接觸器+過載電驛快速了解
接觸器跟繼電器原理差不多 應該聽過繼電器吧
接觸器(左) 繼電器(右)
1.什麼是接觸器
接觸器與繼電器不同的地方在於承受電流(A)的大小
拿施耐德這顆LC1D來講 用施耐德的原因是因為全世界這系列賣最好 第一顆接觸器也是施耐德做出來的
當電磁線圈通電有磁力後將本來被彈簧頂起來的接電互相接觸 常開變常閉、常閉變常開
反正中間這棵被吸下去就是有電 這個就是電磁接觸器

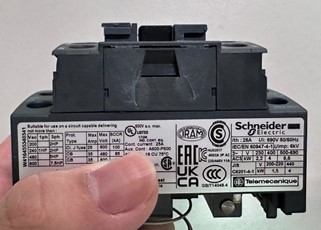

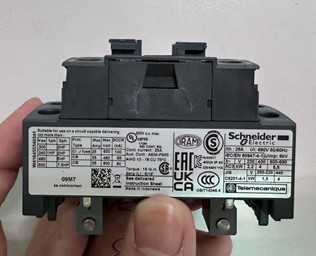

通電(左) 沒通電(右)
2.接觸器規格
選規格之前有兩樣東西要搞清楚 線圈電壓(控制迴路)跟動力迴路電壓
110 220 DC AC 都是在講線圈也就是控制電壓
阿動力迴路電壓要接多少隨便你
然後NONC就是常開常閉接點
台製的應該都只有一個接點但是施耐德LC1D以上1NO1NC都是標配

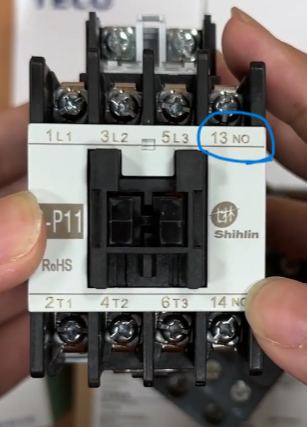

台製(左) 施耐德(右)
接點不夠可以買輔助接點

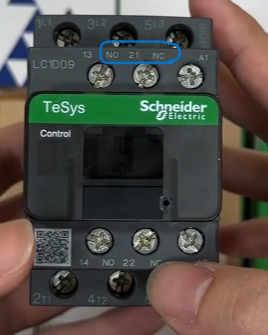

這顆LC1D09是標配1NO1NC

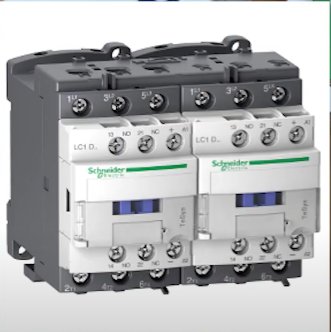

另外如果要控制馬達正反轉可以購買證逆連鎖組讓兩個接觸器讓兩個接觸器控制
3.過載電驛
大致了解接觸器 會選施耐德型號 來講講他的好朋友
過載電驛 俗稱"嘔嗎"
接觸器一般都拿來控制馬達 但是如果過載導致電流上升就會燒掉 所以通常會拿來保護接觸器
大概帶一下 歐嗎有分2素子3素子甚至是欠相 素子是一種熱阻體元件受熱會彎曲去推接點讓他們導通或不導通
就可以斷電來保護馬達
2素子就是馬達的三項電可以保護它R.T項
3素子就是三項R.S.T
欠相就是只要隨便一個電流有問題就會保護
台製一般用2素子 客戶有要求會用3素子 欠相比較少用
以上謝謝收看
