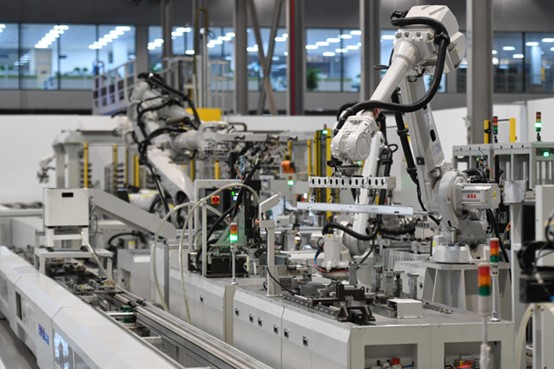

近年來，環境的變化，即使不是工業界也可以聽到自動化，像台灣這種高齡化社更是迫使許多企業紛紛投入建立自動化產線。

而想了解自動化，必須先說說可程式控制器。在工業設備裡它相當於人的大腦；在工業控制領域中，早已成為工業界不可或缺的一

員。他就是我們常聽見的PLC( programmable logic controller)。

1.PLC的組成與品牌

PLC的應用非常廣泛，不論在哪，只要是自動化控制的各大產業都可見到其蹤跡，例如：半導體、機械業、船舶、紡織。

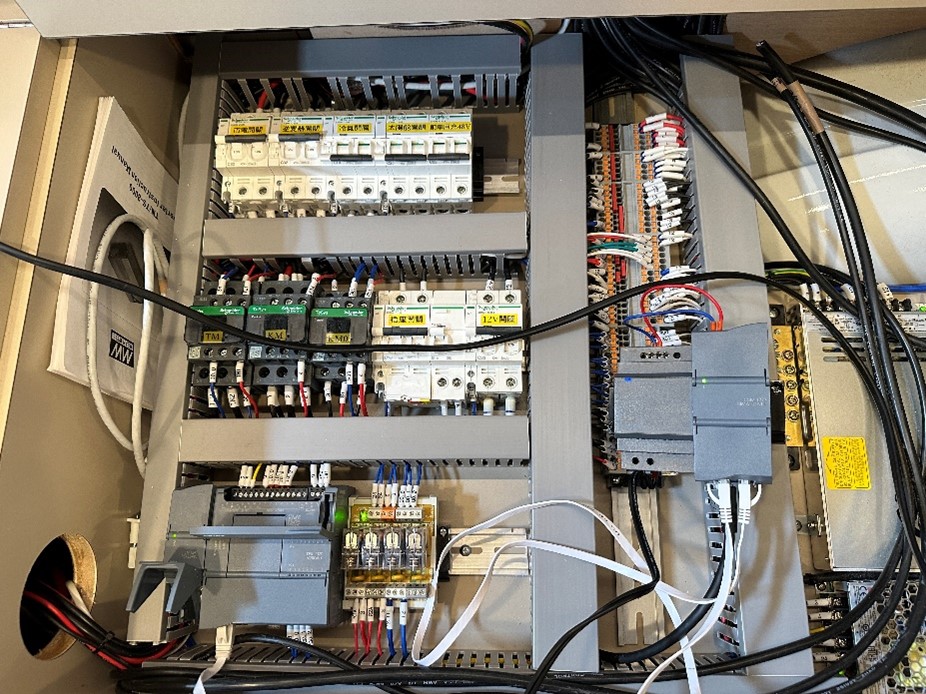

而它的元件大致是由內部CPU，記憶體、輸入輸出單元、電源模組、數位或類比等單元模組組合而成，使用他們來控制幾乎所有種類的機械、氣動及電氣系統，也用他們搭配各種感測器來監控自動化系統目前的狀況。退一步來說像是大樓的電梯，家庭裡的智能家居系統，甚至冷氣都有機會使用到它。當然也可以用其他的，那像我們頻道也有把PLC跟露營車結合。

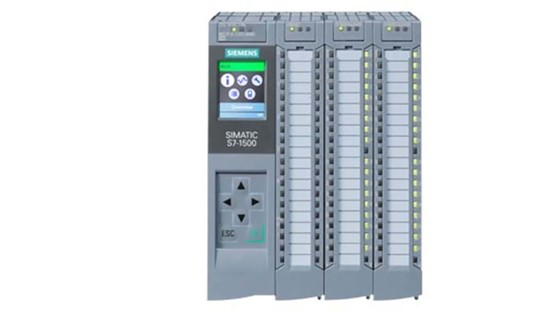

目前國內外PLC品牌的種類繁多.像是:三菱.歐姆龍.西門子.施耐德.台達.等等...那我們今天特別來介紹施耐德的PLC，但在這之前先好好了解一下施耐德這邊公司

(三菱PLC)

(Omron PLC)

2.施耐德電機的歷史



施耐德電機是一間位於法國的跨國企業。成立於1836年，乃世界最大能源管理公司。主要產品包括斷路器、控制器、感測器，他們為各國能源設施、工業、資料中心及網路、大樓，提供整體解決方案。其中在能源、基礎設施、工業過程控制、大樓自動化、資料中心與網路等市場，皆處世界領先地位。順帶一題他們家的接觸器是世界上最多人用的。

3.施耐德PLC型號

而施耐德 的PLC  系列：裡面有M262、M221、M241、M251可以根據以下幾點來挑選型號

輸出分為晶體輸出與繼電器輸出

.晶體輸出型可以做為伺服馬達的脈波控制

主要點數分成24點.40點(IO點)

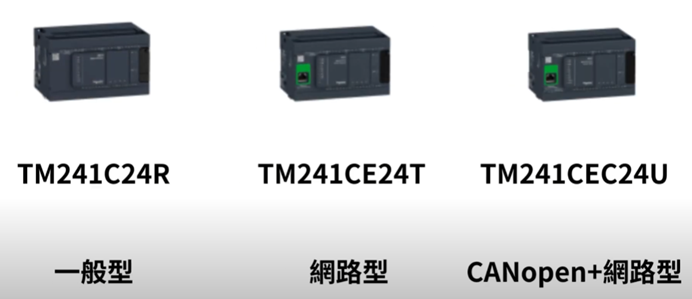

型號也從一般型.網路型.網路+CANopen來區分。

可以看到這邊CE的E代表乙太網路，而CEC的C則是CANOPEN(一種通訊協議)

數字最後的英文則是分別代表不同的輸出類型(npn)剛剛沒講到簡單說是一種是低電位輸出 PNP. 一種是高電位輸出

另外幫各位科普一下

日系的PLC都用NPN的信號，歐系PLC都用PNP信號。這個說法是錯誤的，無論是用哪種，每個廠牌都有各自使用習慣

4.介紹主角M241

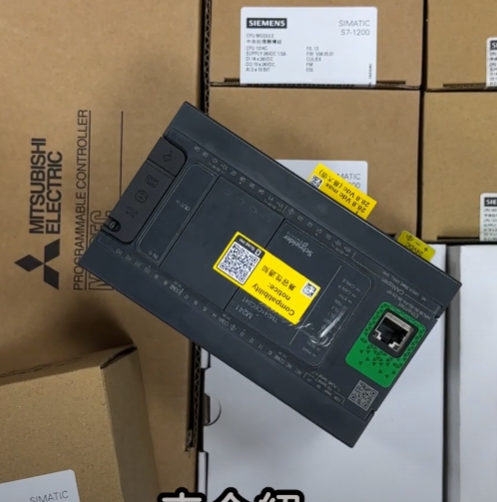

我們用M241最貴的 CEC24T來介紹

DC24V 入力電壓，24個IO點數

另外本體還可擴充7塊模組.包含數位+類比

Ethernet(乙太網路)、canopen、

RS485、RS232全部內建不須擴充

使得他的通訊能力非~常強大，用在中繼資料傳輸或單機產業機械大小剛剛好。

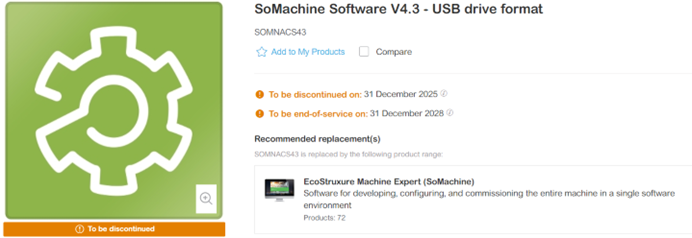

另外官方非常佛心地提供了SomachineV4.3這套軟體。只要在官方上就可以免費下載。

其實這次選施耐德是因為網路上文章不多

如果對於施耐德PLC或是其他電料有任何問題的歡迎聯繫我們

以上謝謝收看
