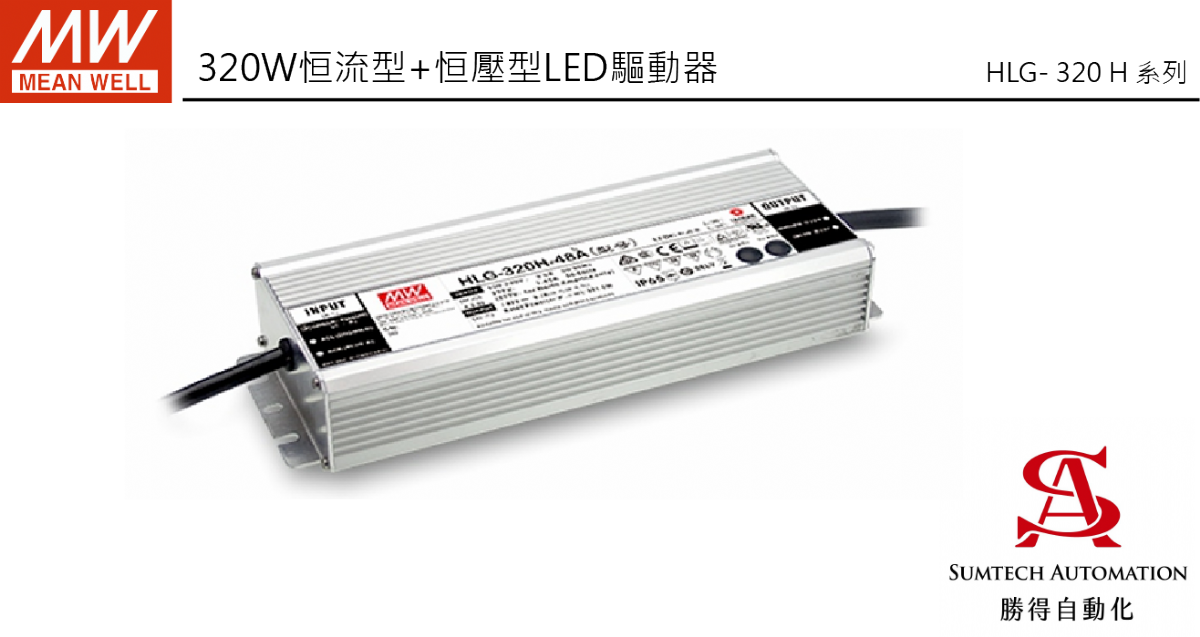

HLG- 320 H

型號

HLG-320H-12

HLG-320H-15

HLG-320H-20

HLG-320H-24

HLG-320H-30

HLG-320H-36

HLG-320H-42

HLG-320H-48

HLG-320H-54

輸出

直流電壓

12V

15V

20V

24V

30V

36V

42V

48V

54V

恒電流範圍 備註4

6 ~12V

7.5 ~ 15V

10 ~ 20V

12 ~ 24V

15 ~ 30V

18 ~ 36V

21 ~ 42V

24 ~ 48V

27 ~ 54V

額定電流

22A

19A

15A

13.34A

10.7A

8.9A

7.65A

6.7A

5.95A

額定功率

264W

285W

300W

320.16W

321W

320.4W

321.3W

321.6W

321.3W

紋波與雜訊(最大)備註2

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

250mVp-p

250mVp-p

250mVp-p

350mVp-p

電壓調整範圍

僅A,C型可調(通過內部電位器)

10.8 ~ 13.5V

13.5 ~ 17V

17 ~ 22V

21 ~ 26V

26 ~ 32V

32 ~ 39V

38 ~ 45V

43 ~ 52V

49 ~ 58V

電流調整範圍

僅A,AB,C型可調(通過內部電位器)

11 ~ 22A

9.5 ~ 19A

7.5 ~ 15A

6.67 ~ 13.34A

5.35 ~ 10.7A

4.45 ~ 8.9A

3.8 ~ 7.65A

3.35 ~ 6.7A

2.97 ~ 5.95A

電壓精度 備註3

±3.0%

±2.0%

±1.5%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±2.0%

±1.5%

±1.0%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

啟動,上升時間 備註6

2500ms,80ms/115VAC       600ms,80ms/230VAC

保持時間(Typ.)

15ms / 115VAC, 230VAC

輸入

電壓範圍 備註5

90 ~ 305VAC         127 ~ 431VDC

(請參考"靜態特性曲線")

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF≧0.98/115VAC, PF≧0.95/230VAC, PF≧0.94/277VAC@滿載時

(請參考 "功率因素特性曲線" )

總諧波失真

THD< 20% (@負載≧50% / 115VAC,230VAC; @負載≧75% / 277VAC)

(請參考 "總諧波失真特性曲線" )

效率(Typ.)(230Vac)

91%

92.5%

93.5%

94%

94%

94.5%

95%

95%

95%

效率(Typ.)(277Vac)

91.5%

93%

94%

94.5%

94.5%

95%

95%

95%

95%

交流電流(Typ.)

3.5A / 115VAC         1.65A / 230VAC            1.45A / 277VAC

浪湧電流(Typ.)

冷開機70A(在50% Ipeak下測試twidth=1010μs) @ 230VAC; Per NEMA 410

16A斷路器可配置同型號電源供應器之數量

於230VAC時, 可配置1台 (B型斷路器) / 2台 (C型斷路器)

漏電流

<0.75mA / 277VAC

保護

過電流

95 ~ 108%

恒流限制，負載異常條件移除後可自動恢復

短路

打嗝模式，負載異常條件移除後可自動恢復

過電壓

14 ~ 17V

17.5 ~ 21V

22.5 ~ 27V

27 ~ 33V

33 ~ 37V

40 ~ 46V

46.5 ~ 53V

53.5 ~ 60V

59 ~ 65V

關斷輸出電壓，重啟恢復

過溫度

關斷輸出電壓，重啟恢復

環境

工作溫度

Tcase=-40 ~ +90℃(請參考"輸出負載VS溫度"部分)

最大外殼溫度

Tcase=+90℃

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz,5G 12分鐘/週期, X、Y、Z軸各72分鐘

安規和 電磁相容

安全規範

UL8750(type”HL”), CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13, independent; GB19510.1,GB19510.14; IP65或IP67 (除HLG-320H C型外);

J61347-1,J61347-2-13(除C型外),EAC TP TC 004;

KC61347-1,KC61347-2-13(除AB,C型外),BIS IS 15885(Part2/Sec13) (NOTE 13) 認證通過

耐壓

I/P-O/P:3.75KVAC       I/P-FG:2.0KVAC       O/P-FG:1.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B,BS EN/EN61000-3-2  Class C (@負載≧50%);

BS EN/EN61000-3-3,GB/T 17743,GB17625.1,EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024,輕工業標準(浪湧抗擾度:線對地4KV,線對線:2KV),EAC TP TC 020

其它

MTBF

1702.2K hrs min.     Telcordia SR-332 (Bellcore) ;  157.2K hrs min.   MIL-HDBK-217F (25℃)

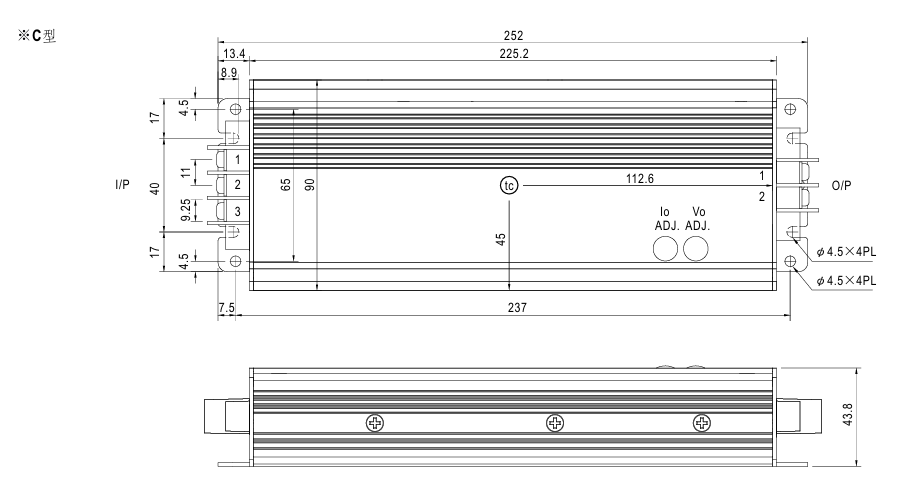

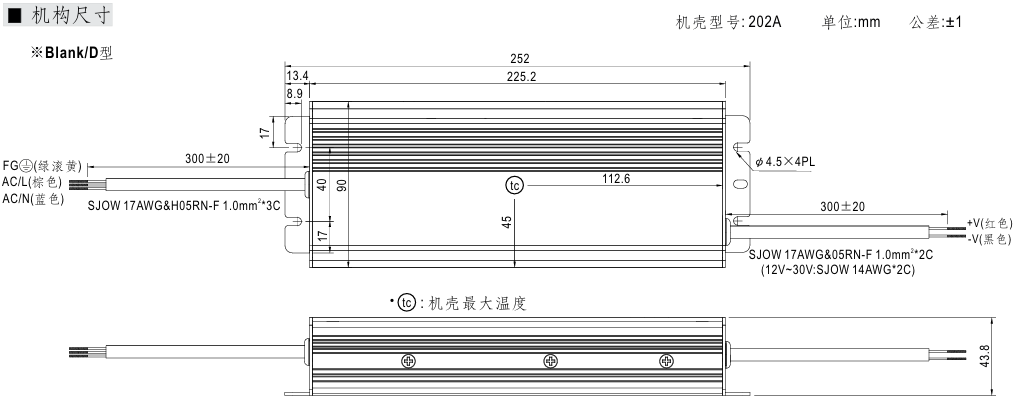

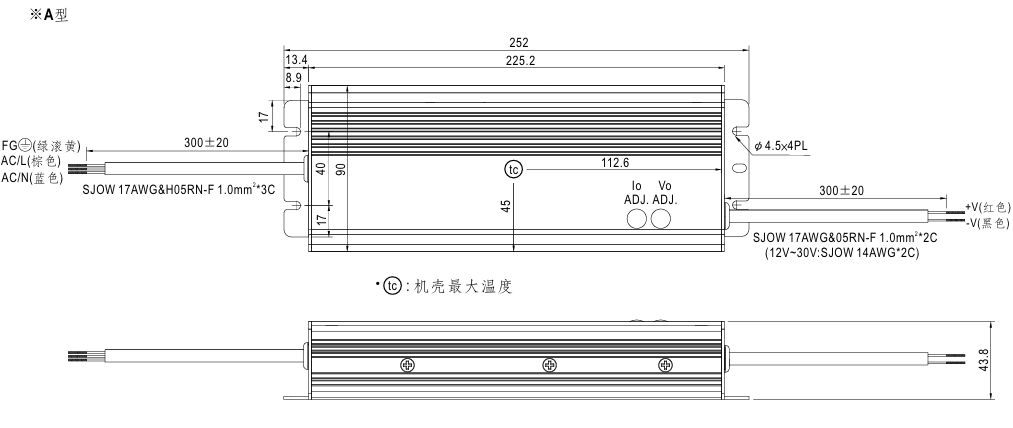

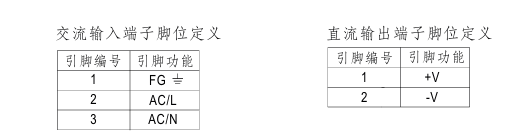

尺寸

252*90*43.8mm (L*W*H)

包裝

1.88Kg; 8pcs/16Kg/0.92CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1uf和47uf的電容，在20MHZ頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 請參照“LED模組驅動方式 ”。
5. 低輸入電壓情況下需減額輸出，詳情請參照“靜態曲線 ”部分。
6. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。
7. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
8. 這個LED電源只能在市電和LED電源之間加一個開關才能達到燈具最新ErP法規要求。
9. 當本系列機型的外殼最高溫度點Tc低於75℃，使用工作壽命大於62000小時 。
10. 請參考明緯網站http://www.meanwell.com上的保固聲明。
11. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
12. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。

13. HLG-320H-A TYPE已取得BIS認證，但臺灣⽣產的產品沒有BIS徽標。有關更多資訊, 請聯繫您的MEAN WELL銷售⼈員。
14. A/AB type若需符合Type HL應用則需考慮內置使用。
