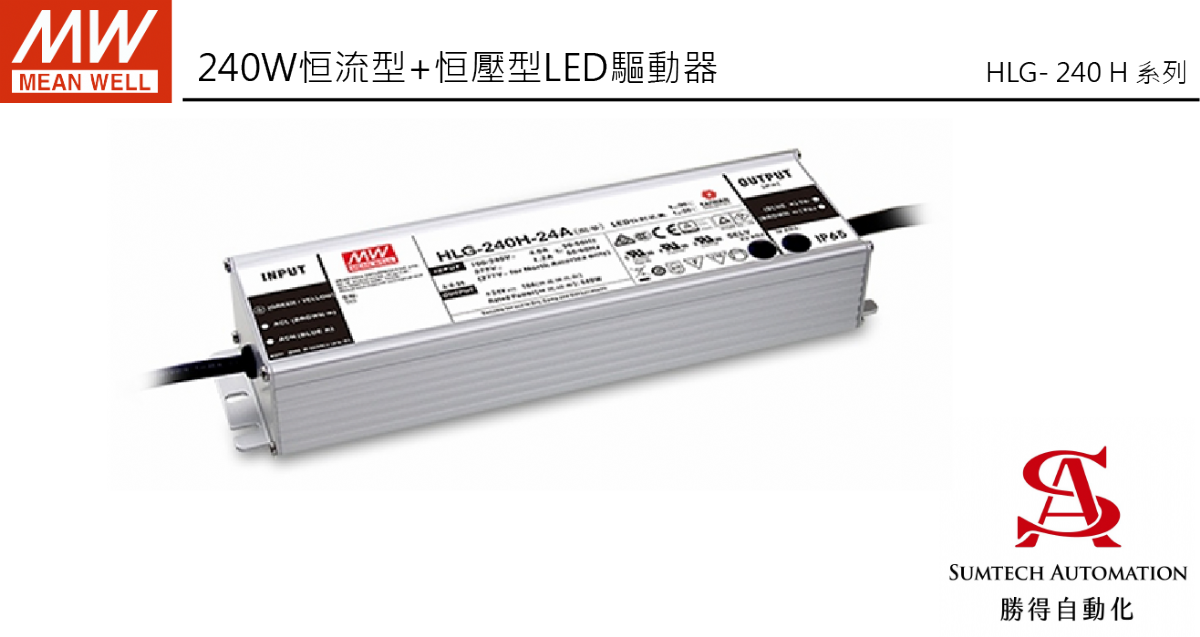

HLG- 240 H

型號

HLG-240H-12

HLG-240H-15

HLG-240H-20

HLG-240H-24

HLG-240H-30

HLG-240H-36

HLG-240H-42

HLG-240H-48

HLG-240H-54

輸出

直流電壓

12V

15V

20V

24V

30V

36V

42V

48V

54V

恒電流範圍 備註4

6 ~12V

7.5 ~ 15V

10 ~ 20V

12 ~ 24V

15 ~ 30V

18 ~ 36V

21 ~ 42V

24 ~ 48V

27 ~ 54V

額定電流

16A

15A

12A

10A

8A

6.7A

5.72A

5A

4.45A

額定功率

192W

225W

240W

240W

240W

241.2W

240.24W

240W

240.3W

紋波與雜訊(最大)備註2

150mVp-p

150mVp-p

150mVp-p

150mVp-p

200mVp-p

250mVp-p

250mVp-p

250mVp-p

350mVp-p

電壓調整範圍

僅A/AB/C型可調(通過內部電位器)

11.2 ~ 12.8V

14 ~ 16V

18.6 ~ 21.4V

22.4 ~ 25.6V

28 ~ 32V

33.5 ~ 38.5V

39 ~ 45V

44.8 ~ 51.2V

50 ~ 57V

電流調整範圍

僅A/AB/C型可調(通過內部電位器)

8 ~ 16A

7.5 ~ 15A

6 ~ 12A

5 ~ 10A

4 ~ 8A

3.3 ~ 6.7A

2.86 ~ 5.72A

2.5 ~ 5A

2.23 ~ 4.45A

電壓精度 備註3

±2.5%

±2.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±2.0%

±1.5%

±1.0%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

啟動,上升時間 備註6

1000ms,80ms/115VAC       500ms,80ms/230VAC

保持時間(Typ.)

15ms / 115VAC, 230VAC

輸入

電壓範圍 備註5

90 ~ 305VAC         127 ~ 431VDC

(請參考"靜態特性曲線")

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF≧0.98/115VAC,  PF≧0.95/230VAC@滿載時

(請參考 "功率因素特性曲線" )

總諧波失真

THD< 20% (@負載≧50% / 115VAC,230VAC; @負載≧75% / 277VAC)

(請參考 "總諧波失真特性曲線" )

效率(Typ.)

90%

90%

91.5%

92.5%

92.5%

92.5%

92.5%

93%

93.5%

交流電流(Typ.)

4A / 115VAC         2A / 230VAC         1.2A / 277VAC

浪湧電流(Typ.)

冷開機75A(在50% Ipeak下測試twidth=570μs) @ 230VAC; Per NEMA 410

16A斷路器可配置同型

號電源供應器之數量

於230VAC時, 可配置2台 (B型斷路器) / 4台 (C型斷路器)

漏電流

<0.75mA / 277VAC

保護

過電流

95 ~ 108%

恒流限制，負載異常條件移除後可自動恢復

短路

打嗝模式，負載異常條件移除後可自動恢復

過電壓

13.5 ~ 18V

17.5 ~ 21.5V

23.5 ~ 27.5V

27 ~ 34V

33 ~ 39V

43 ~ 49V

48 ~ 54V

55 ~ 63V

60 ~ 67V

關斷輸出電壓，重啟恢復

過溫度

關斷輸出電壓，溫度下降後可自動恢復

環境

工作溫度

Tcase=-40 ~ +90℃(請參考"輸出負載VS溫度"部分)

最大外殼溫度

Tcase=+90℃

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz,5G 12分鐘/週期, X、Y、Z軸各72分鐘

安規和 電磁

相容

安全規範

Ul1012, CAN/CSA-C22.2 No. 107.1-01, UL8750(type”HL”), CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1,

BS EN/EN/AS/NZS 61347-2-13 independent(除 HLG-240H C 型外); IEC/UL/BS EN/EN 62368-1(except for AB,D type),

UL8750;GB19510.1,GB19510.14(除 C 型外); IP65或IP67;J61347-1,J61347-2-13(除C, D型外), BIS IS15885(僅48V),EAC TP TC 004,KC61347-1,KC61347-2-13(除AB,C,D型外) 認證通過

耐壓

I/P-O/P:3.75KVAC       I/P-FG:2.0KVAC      O/P-FG:1.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B,BS EN/EN61000-3-2 Class C (@負載≧50%); BS EN/EN61000-3-3,GB/T 17743,GB17625.1,EAC TP TC 020;KC KN15,KN61547(除AB,C,D型外)

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024,輕工業標準(浪湧抗擾度:

線對地4KV,線對線:2KV),EAC TP TC 020;KC KN15,KN61547(除AB,C,D型外)

其它

MTBF

2015.1K hrs min.     Telcordia SR-332 (Bellcore) ; 176.4K hrs min.      MIL-HDBK-217F (25℃)

尺寸

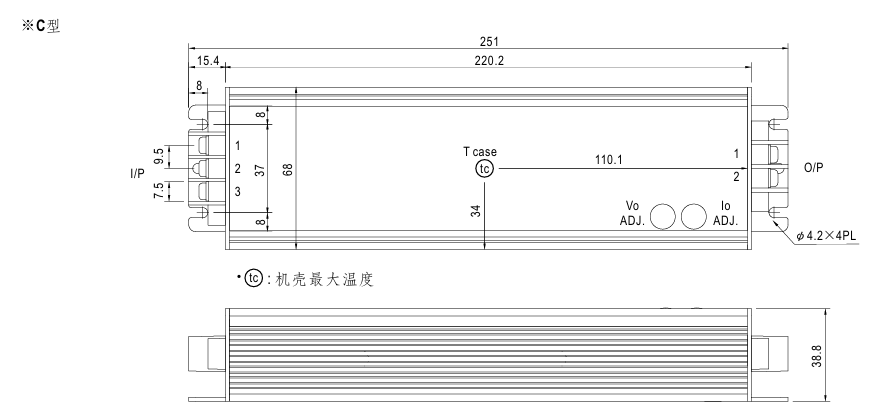

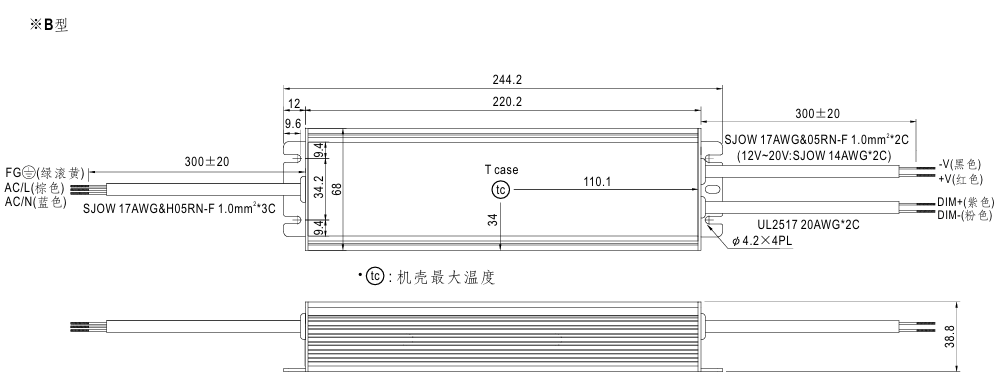

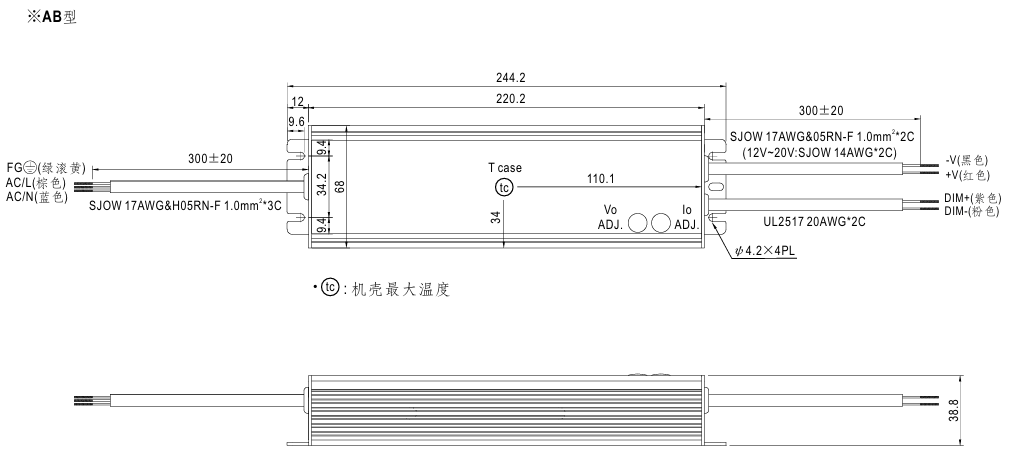

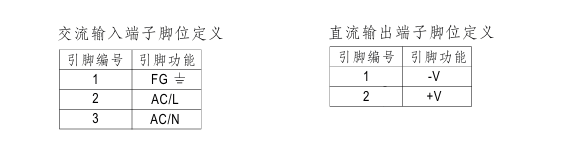

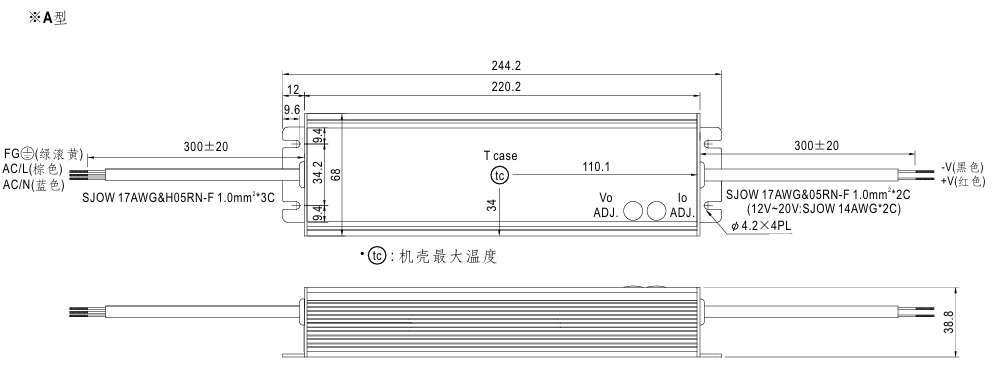

244.2*68*38.8mm  (L*W*H)(HLG-240H-Blank/A/B)        251*68*38.8mm (L*W*H)(HLG-240H C型)

包裝

1.3Kg; 12pcs/16.6Kg/0.84CUFT(HLG-240-Blank/A/B)  1.23Kg; 12pcs/15.8Kg/1.16CUFT(HLG-240 C型)

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1uf和47uf的電容，在20MHZ頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 請參照“LED模組驅動方式 ”。
5. 低輸入電壓情況下需減額輸出，詳情請參照“靜態曲線 ”部分。
6. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。
7. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
8. 這個LED電源只能在市電和LED電源之間加一個開關才能達到燈具最新ErP法規要求。
9. 當本系列機型的外殼最高溫度點Tc低於75℃，使用工作壽命大於62000小時 。
10. 請參考明緯網站http://www.meanwell.com上的保固聲明。
11. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
12. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。

13. A/AB type若需符合Type HL應用則需考慮內置使用。
14. 來自美洲地區的產品可能只有UL，CE 和 UKCA標誌。有關更多資訊，請聯繫您的明緯銷售商。
