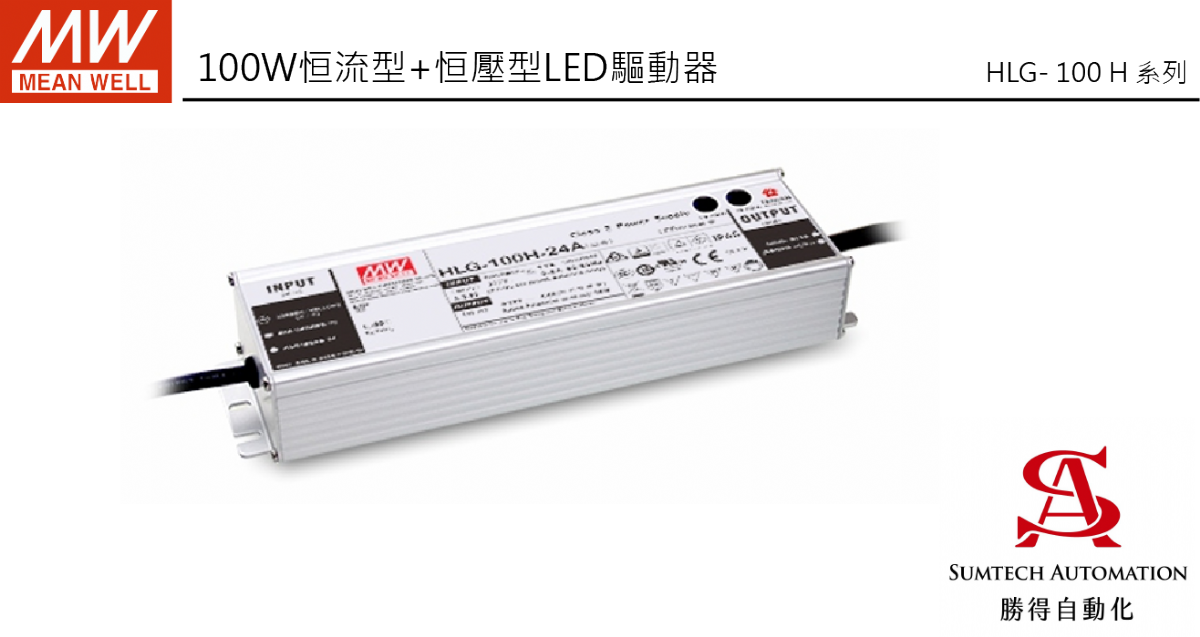

HLG- 100 H

型號

HLG-100H-20

HLG-100H-24

HLG-100H-30

HLG-100H-36

HLG-100H-42

HLG-100H-48

HLG-100H-54

輸出

直流電壓

20V

24V

30V

36V

42V

48V

54V

恒電流範圍 備註4

10 ~ 20V

12 ~ 24V

15 ~ 30V

18 ~ 36V

21 ~ 42V

24 ~ 48V

27 ~ 54V

額定電流

4.8A

4A

3.2A

2.65A

2.28A

2A

1.77A

額定功率

96W

96W

96W

95.4W

95.76W

96W

95.58W

紋波與雜訊(最大)備註2

150mVp-p

150mVp-p

200mVp-p

200mVp-p

200mVp-p

200mVp-p

200mVp-p

電壓調整範圍

僅A/AB型可調(通過內部電位器)

33 ~ 40V        38 ~ 46V

17 ~ 22V

22 ~ 27V

27 ~ 33V

43 ~ 53V

49 ~ 58V

電流調整範圍

僅A/AB型可調(通過內部電位器)

3 ~ 4.8A

2.5 ~ 4A

2 ~ 3.2A

1.65 ~ 2.65A

1.4 ~ 2.28A

1.25 ~ 2A

1.1 ~ 1.77A

電壓精度 備註3

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

負載調整率

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

啟動,上升時間 備註6

1200ms,50ms/115VAC    500ms,50ms/230VAC

保持時間(Typ.)

16ms / 115VAC, 230VAC

輸入

電壓範圍 備註5

90 ~ 305VAC         127 ~ 431VDC

(請參考"靜態特性曲線")

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF≧0.98/115VAC,  PF≧0.95/230VAC,  PF≧0.93/277VAC@滿載時

(請參考 "功率因素特性曲線" )

總諧波失真

THD< 20% (@負載≧60% / 115VAC,230VAC; @負載≧75% / 277VAC)

(請參考 "總諧波失真特性曲線" )

效率(Typ.)

93%

93%

93%

93%

93%

93%

93%

交流電流(Typ.)

1.2A / 115VAC         0.55A / 230VAC         0.5A / 277VAC

浪湧電流(Typ.)

冷開機60A(在50% Ipeak下測試twidth=415μs) @ 230VAC; Per NEMA 410

16A斷路器可配置同型

號電源供應器之數量

于230VAC時, 可配置4台 (B型斷路器) / 8台 (C型斷路器)

漏電流

<0.75mA / 277VAC

保護

過電流

95 ~ 106%

恒流限制，負載異常條件移除後可自動恢復

短路

恒流限制，負載異常條件移除後可自動恢復

過電壓

23 ~ 27V

28 ~ 34V

34 ~ 38V

41 ~ 46V

47 ~ 53V

54 ~ 63V

59 ~ 65V

關斷輸出電壓，重啟恢復

過溫度      備註9

關斷輸出電壓，溫度下降後可自動恢復

環境

工作溫度

Tcase=-40 ~ +80℃(請參考"輸出負載VS溫度"部分)

最大外殼溫度

Tcase=+80℃

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 60℃)

耐振動

10 ~ 500Hz,5G 12分鐘/週期, X、Y、Z軸各72分鐘

安規和

電磁相容

安全規範 備註8

UL8750(type”HL”), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13, AS/NZS 61347-1

(除AB型外), AS/NZS 61347-2-13(除AB型外) independent; GB19510.1,GB19510.14,IP65或IP67, J61347-1, J61347-2-13(除D型外), KC61347-1,KC61347-1,KC61347-2-13(除D型外),EAC TP TC 004認證通過;

耐壓

I/P-O/P:3.75KVAC     I/P-FG:2.0KVAC    O/P-FG:1.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射 備註8

符合BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (@負載≧60%) ; BS EN/EN61000-3-3,GB/T 17743,GB17625.1,EAC TP TC 020, KSC 9815(除D型外)

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024,

輕工業標準(浪湧抗擾度:線對地4KV,線對線:2KV),EAC TP TC 020, KSC 9547(除D型外)

其它

MTBF

2185.8K hrs min. Telcordia SR-332(Bellcore) ;  167.1K hrs min. MIL-HDBK-217F (25℃)

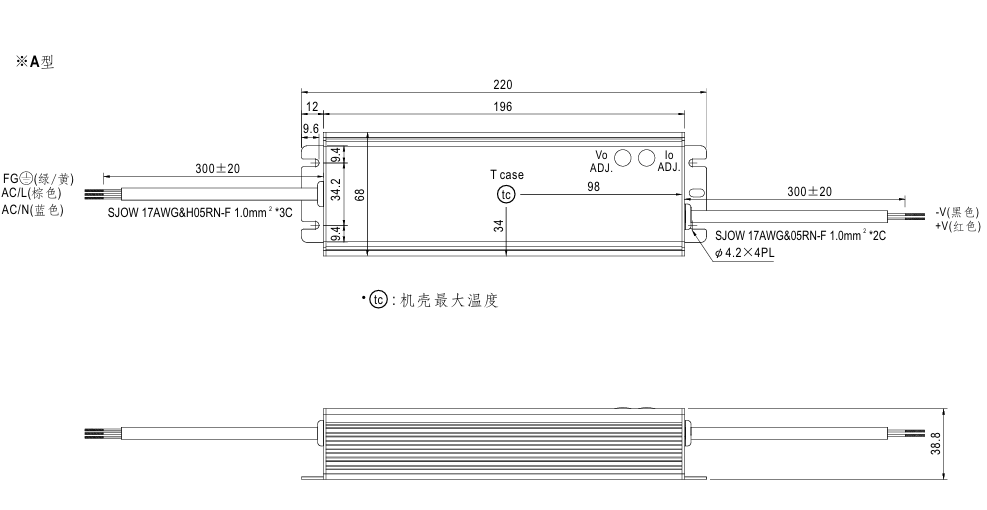

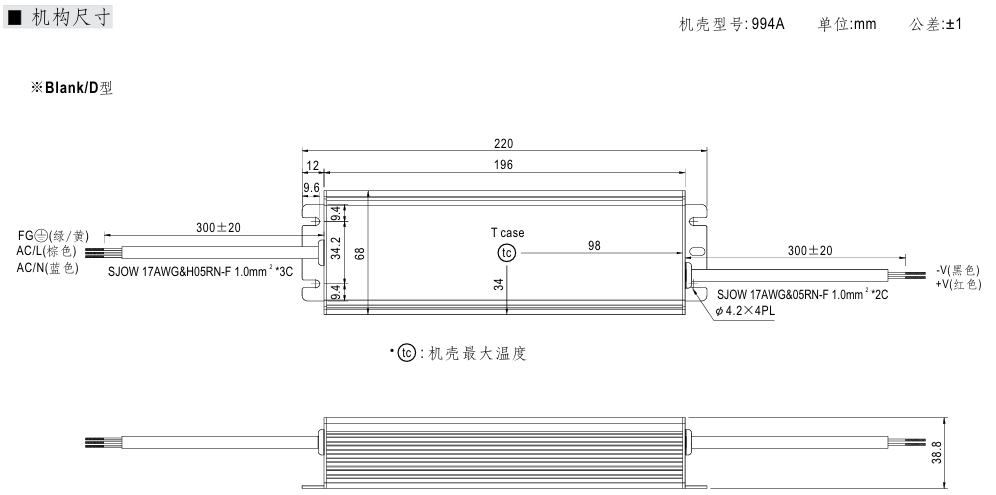

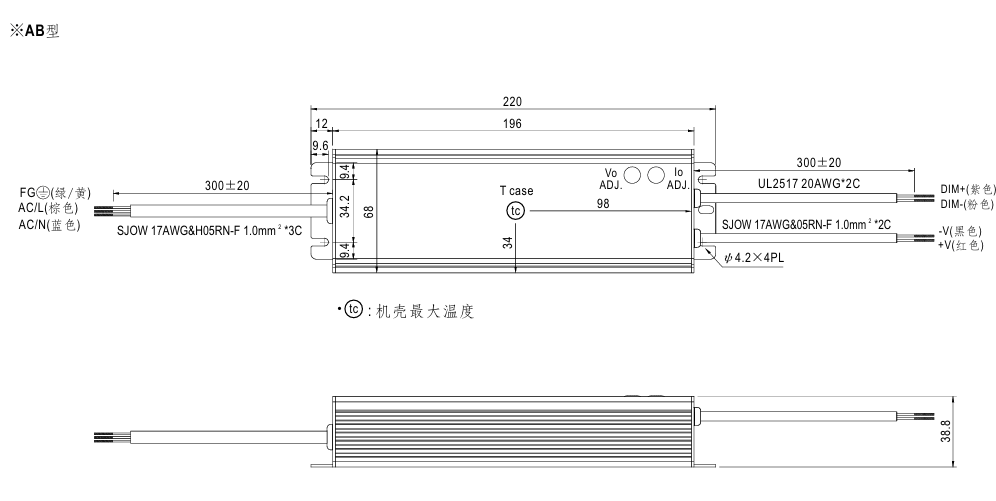

尺寸

220*68*38.8mm (L*W*H)

包裝

1.12Kg; 12pcs/14.4Kg/0.8CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1uf和47uf的電容，在20MHZ頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。

4. 請參照“LED模組驅動方式 ”。
5. 低輸入電壓情況下需減額輸出，詳情請參照“靜態曲線 ”部分。

6. 啟動時間是在冷機啟動下測得，頻繁的開關機可能使啟動時間增長。
7. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
8. 這個LED電源只能在市電和LED電源之間加一個開關才能達到燈具最新ErP法規要求。
9. 輕負載/空載條件下觸發過溫度保護，需重啟AC恢復。
10. 當本系列機型的外殼最高溫度點Tc低於80℃，使用工作壽命大於62000小時 。
11. 請參考明緯網站http://www.meanwell.com上的保固聲明。
12. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
13. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。

14. A/AB type若需符合Type Hl應用則需考慮內置使用。
15. 來自美洲地區的產品可能只有UL，CE 和 UKCA標誌。有關更多資訊，請聯繫您的明緯銷售商。
