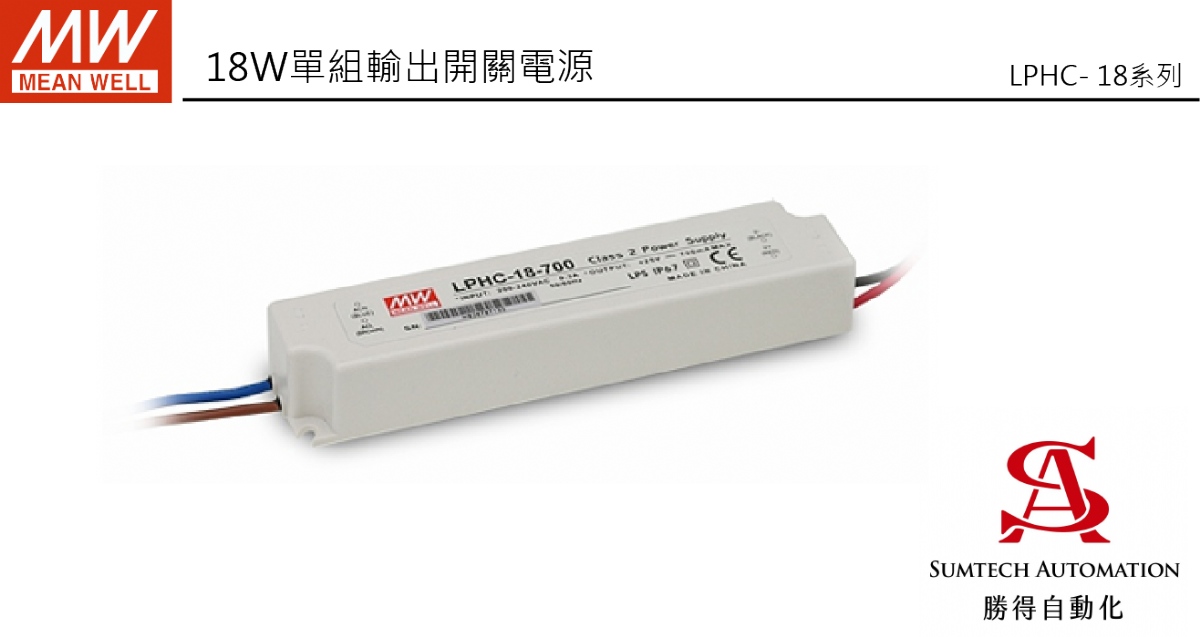

LPHC- 18

型號

LPHC-18-350

LPHC-18-700

輸出

額定電流

350mA

700mA

恒流範圍

6~48V

6~25V

額定功率

16.8W

17.5W

紋波電流      備註2

±5%

電壓精度

±5.0%

電流精度

±8.0%

啟動、上升時間

3600ms, 100ms/230VAC

保持時間(Typ.)

20ms/230VAC(滿載時)

輸入

電壓範圍

180~264VAC或254 ~ 370VDC

頻率範圍

47 ~ 63Hz

效率(Typ.)

80%

80%

交流電流

0.3A/230VAC

浪湧電流(Typ.)

冷開機50A(在50%  Ipeak下測試twidth=190μs)/230VAC

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置13台 (B型斷路器) / 22台 (C型斷路器)

漏電流

0.25mA / 240VAC

保護

過電壓

50.4 ~ 60V

28.75~ 33.75V

保護模式:關閉輸出，二極體鉗位

過溫度

晶體內部接點溫度超過170℃,啟動過溫度保護

保護模式:打嗝模式,當溫度恢復正常後可自動恢復

環境

工作溫度

-30 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.2%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和

電磁相容

(備註5)

安全規範

BIS IS15885, EAC TP TC 004,IP67,LVD BS EN/EN62368-1認證通過;設計參照UL1310 Class 2, CAN/CSA C22.2 No. 223-M91

耐壓

I/P-O/P:3KVAC

絕緣阻抗

I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class A, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035,輕工業標準, EAC TP TC 020

其它

MTBF

7399.9K hrs min.    Telcordia SR-332 (Bellcore) ;    1086.9Khrs min.     MIL-HDBK-217F (25℃)

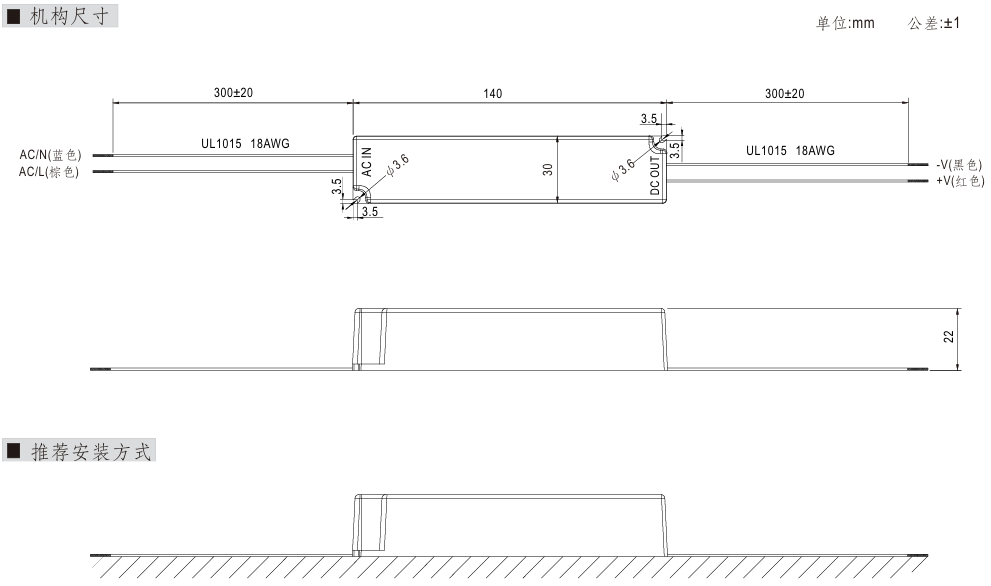

尺寸

140*30*22mm (L*W*H)

包裝

0.175Kg; 70pcs/13.3Kg/0.71CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 在額定功率下輸出最大電壓的60%~100%測得。
3. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
4. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
5. 適用于室內或室外無陽光直射條件下。
6. 本產品不適用於EU的LED應用。（建議在EU使用NPF/LPF/XLG系列）
7. 這個LED驅動器只能在市電和LED電源加一個開關才能滿足最新的燈具ErP法規要求。
