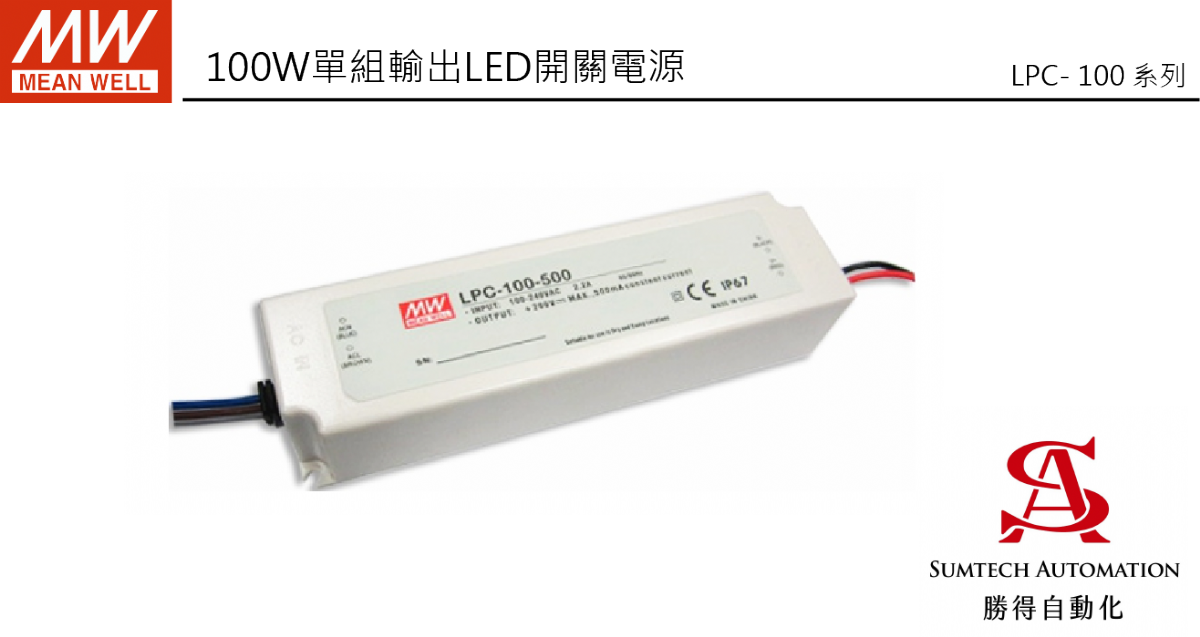

LPC- 100

型號

LPC-100-350

LPC-100-500

LPC-100-700

LPC-100-1050

LPC-100-1400

LPC-100-1750

LPC-100-2100

輸出

額定電流

350mA

500mA

700mA

1050mA

1400mA

1750mA

2100mA

電流精度

±5.0%

恒流範圍 備註5

143 ~ 286V

100 ~ 200V

72 ~ 143V

48 ~ 96V

36 ~ 72V

29 ~ 58V

24 ~ 48V

額定功率

100.1W

100W

100.1W

100.8W

100.8W

101.5W

100.8W

紋波電流

±5%

電壓精度

±1.5%

啟動、上升時間

1000ms, 80ms / 230VAC        2000ms,80ms/115VAC(滿載時)

保持時間(Typ.)

16ms/230VAC    10ms/115vac(滿載時)

輸入

電壓範圍 備註2

90 ~ 264VAC         127VDC ~ 370VDC

頻率範圍

47 ~ 63Hz

效率(Typ.)

90%

89.5%

89%

交流電流(Typ.)

2.2 A / 115VAC            1.2A / 230VAC

浪湧電流(Typ.)

冷開機75A(在50% Ipeak下測試twidth=980μs)/230VAC

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置1台 (B型斷路器) / 2台 (C型斷路器)

漏電流

<0.25mA / 240VAC

保護

短路

恒流限制,異常條件移除後可自動恢復

過電壓

315 ~ 345V

220 ~ 240V

160 ~ 172V

108 ~ 120V

80 ~ 97V

65 ~ 80V

58 ~ 68V

保護類型 : 關斷輸出電壓,重啟後恢復

環境

工作溫度

-25 ~ +50℃  (請參考"減額曲線")

工作濕度

10 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和 電磁相容

安全規範

IEC 62368-1; EAC TP TC 004, IP67, BS EN/EN62368-1認證通過

耐壓

I/P-O/P:3KVAC

絕緣阻抗

I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032(CISPR32) Class B; BS EN/EN61000-3-2 Class A(≤80%負載); BS EN/EN61000-3-3, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 輕工業標準, EAC TP TC 020

其它

MTBF

4121.8K hrs min.       Telcordia SR-332 (Bellcore) ; 511.2K hrs min.       MIL-HDBK-217F (25℃)

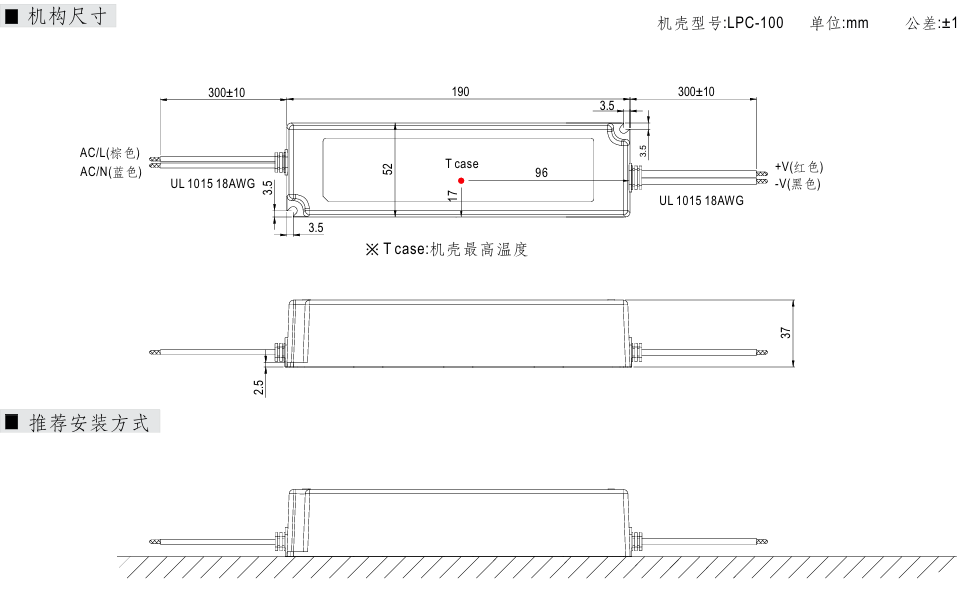

尺寸

190*52*37mm (L*W*H)

包裝

0.61Kg;20pcs/13.2Kg/0.55CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
3. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
4. 參考保修說明。
5. 恒電流模式在額定輸出電壓50%  ~100%情況下運行。這一工作模式適用於LED等相關產業的應用；部分有特殊電氣特性需求的系統，請重新確認。
6. 適用于室內或室外無陽光直射條件下,請避免浸泡在水中超過30分鐘。
7. 當操作海拔高於2000米(6500ft)時，無風扇機型操作環溫需調降3.5℃/1000米,有風扇機型操作環溫需調降5℃/1000米。
8. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
9. 本產品不適用於EU和中國的LED應用。（建議在EU和中國使用LPF/NPF/XLG/XLC/XLN系列）
