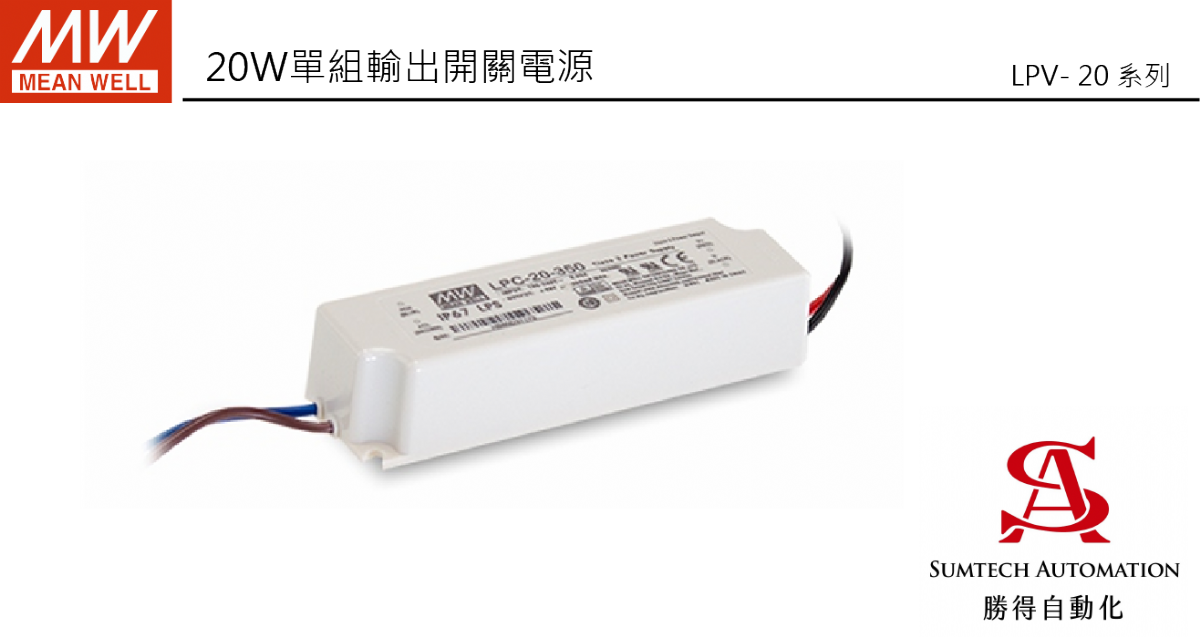

LPC- 20

型號

LPC-20-350

LPC-20-700

輸出

額定電流

350mA

700mA

恒流範圍

9 ~ 48V

9 ~ 30V

額定功率

16.8W

21W

紋波電流      備註2

±5%

電壓精度

±5.0%

電流精度

±5.0%

啟動、上升時間備註5

500ms, 250ms / 230VAC  500ms, 250ms / 115VAC(滿載時)

保持時間(Typ.)

50ms/230VAC    16ms/115VAC(滿載時)

輸入

電壓範圍      備註3

90 ~ 264VAC或127 ~ 370VDC

頻率範圍

47 ~ 63Hz

效率(Typ.)

83%

交流電流(Typ.)

0.55A/115VAC   0.35A/230VAC

浪湧電流(Typ.)

冷開機70A(在50% Ipeak下測試twidth=220μs)/230VAC

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置8台 (B型斷路器) / 14台 (C型斷路器)

漏電流

0.25mA / 240VAC

保護

過電壓

50.4 ~ 60V

31.5 ~ 40.5V

保護類型 : 關閉輸出電壓,二極體鉗位元型

環境

工作溫度

-30 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和 電磁相容

安全規範

UL879, UL1310 , CSA C22.2 No. 207-M89(除LPC-20-350外),CAN/CSA C22.2 No. 223-M91 (除LPC-20-350外), IEC/BS EN/EN 62368-1,EAC TP TC 004, IP67認證通過

耐壓

I/P-O/P:3KVAC

絕緣阻抗

I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class B,BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020

電磁相容抗繞度

符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035, 輕工業標準, EAC TP TC 020

其它

MTBF

5708.9K hrs min.     Telcordia SR-332 (Bellcore) ; 700.1K hrs min.      MIL-HDBK-217F (25℃)

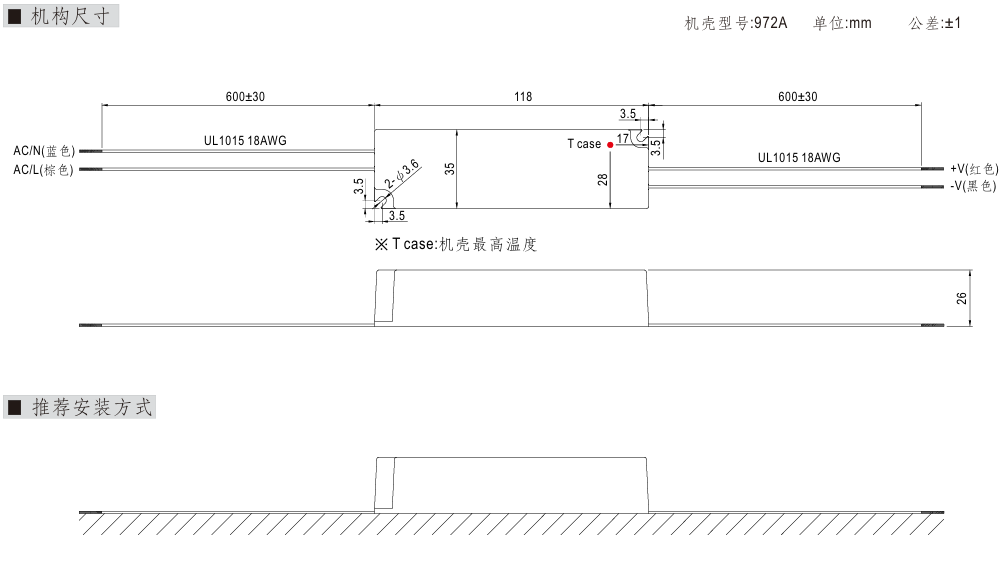

尺寸

118*35*26mm (L*W*H)

包裝

0.22Kg; 60pcs/14.2Kg/0.72CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 在額定功率下輸出最大電壓的60%~100%測得。
3. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
4. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
5. 啟動時間是在冷開機狀態下測得，連續開關機可能使啟動時間變長。
6. 適用于室內或室外無陽光直射條件下,請避免浸泡在水中超過30分鐘。
7. 當操作海拔高於2000米(6500ft)時，無風扇機型操作環溫需調降3.5℃/1000米,有風扇機型操作環溫需調降5℃/1000米。
8. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
9. 本產品不適用於EU和中國的LED應用。（建議在EU和中國使用LPF/NPF/XLG/XLC/XLN系列）
