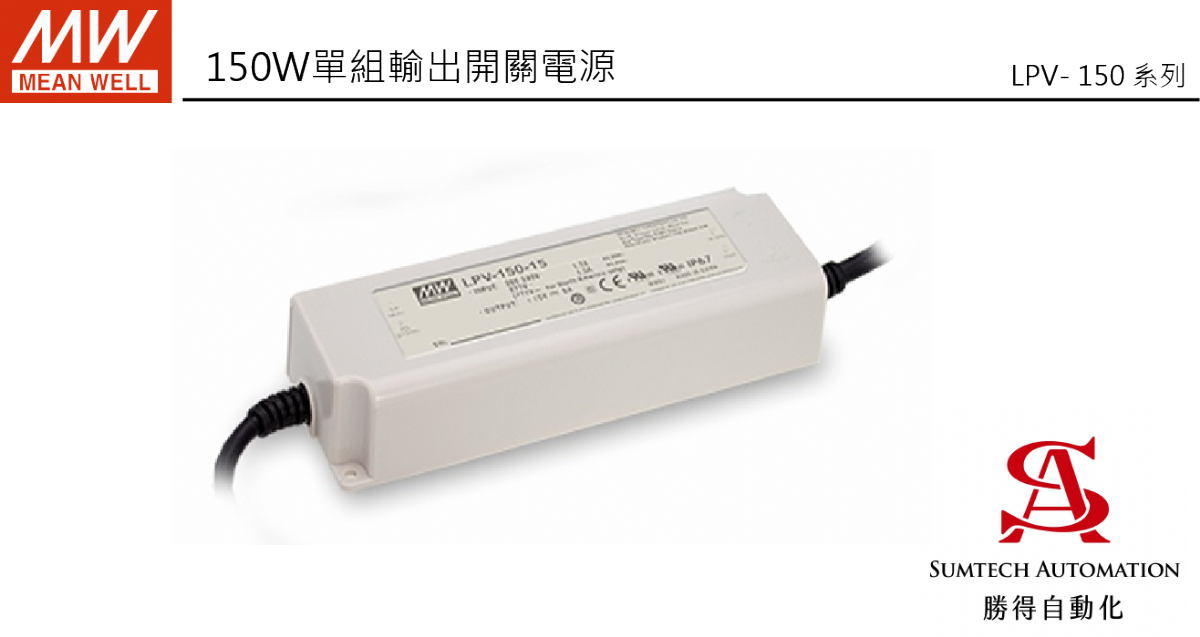

LPV- 150

型號

LPV -150-12

LPV-150-15

LPV    -150-24

LPV-150-36

LPV-150-48

輸出

直流電壓

12V

15V

24V

36V

48V

額定電流

10A

8A

6.3A

4.2A

3.2A

電流範圍

0 ~ 10A

0 ~ 8A

0 ~ 6.3A

0 ~ 4.2A

0 ~ 3.2A

額定功率

120W

120W

151.2W

151.2W

153.6W

紋波與雜訊(最大)備註2

200mVp-p

200mVp-p

200mVp-p

200mVp-p

200mVp-p

電壓精度備註3

±5.0%

線性調整率

±1.0%

負載調整率

±2.0%

啟動、上升時間備註6

LPV-150: 500ms, 50ms / 230VAC      500ms, 50ms / 277VAC;  LPVL-150: 1500ms, 50ms / 115VAC

保持時間(Typ.)

LPV-150: 18ms/230VAC      20ms/277VAC(滿載時);  LPVL-150: 10ms/115VAC(滿載時)

輸入

電壓範圍 備註4

LPV-150: 180 ~ 305VAC 254 ~ 431VDC;           LPVL-150: 90~132VAC

頻率範圍

47 ~ 63Hz

效率(Typ.)

87%

88%

89%

89%

90%

交流電流

LPV-150: 1.7A/230VAC  1.5A/277VAC;           LPVL-150: 3.0A/115VAC

浪湧電流

(Typ.)

Blank型

冷開機60A(在50% Ipeak下測試twidth=900μs)/230VAC

L型

冷開機70A(在50% Ipeak下測試twidth=900μs)/115VAC

16A斷路器可配置同型號電源供應器之數量

Blank型

于230VAC時, 可配置2台 (B型斷路器) / 3台 (C型斷路器)

L型

于115VAC時, 可配置1台 (B型斷路器) / 2台 (C型斷路器)

漏電流

LPV-150: 0.25mA / 240VAC           LPVL-150:0.25mA / 120VAC

保護

過負載

額定輸出功率的110 ~ 150%

保護類型:打嗝模式，異常條件移除後可自動恢復

過電壓

13.5 ~ 18V

17 ~ 25V

27 ~ 35V

40 ~ 49V

52 ~ 63V

保護類型 : 關斷輸出電壓,重啟後恢復

過溫度

關斷輸出電壓,溫度下降後自動恢復

環境

工作溫度

-25 ~ +65℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和 電磁相容

安全規範

Blank型

UL8750,CSA C22.2 No 250.13-12,UL879,CSA C22.2 No.207-M89,BIS IS15885(僅LPV-150-12,24機型), EAC TP TC 004,IP67,IEC62368-1, BS EN/EN62368-1認證通過

L型

UL8750(type”HL”),CSA C22.2 No 250.13-12,UL879,CSA C22.2 No.207-M89,IP67認證通過

耐壓

I/P-O/P:3KVAC

絕緣阻抗

I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH

電磁相容發射

Blank型

符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A(≤80%負載), BS EN/EN61000-3-3, EAC TP TC 020

L型

符合FCC part 15

電磁相容

抗擾度

Blank型

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 輕工業標準, EAC TP TC 020

L型

設計參照IEC61000-4-2,3,4,5,6,8,11;輕工業標準

其它

MTBF

3361.2K hrs min.     Telcordia SR-332 (Bellcore) ;       391.9Khrs min.    MIL-HDBK-217F (25℃)

尺寸

191*63*37.5mm (L*W*H)

包裝

LPV-150: 0.79Kg;20pcs/17Kg/0.98CUFT;            LPVL-150: 0.79Kg;20pcs/17Kg/0.98CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC (LPLV輸入為115VAC)、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1uf和47uf的電容，在20MHZ頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
5. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
6. 啟動時間是在冷開機狀態下測得，頻繁的快速開關機可能使啟動時間變長。
7. 適用于室內或室外無陽光直射條件下。
8. 當操作海拔高於2000米(6500ft)時，無風扇機型操作環溫需調降3.5℃/1000米,有風扇機型操作環溫需調降5℃/1000米。
9. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。

10. 本產品不適用於EU和中國的LED應用。（建議在EU和中國使用LPF/NPF/XLG/XLC/XLN系列）
