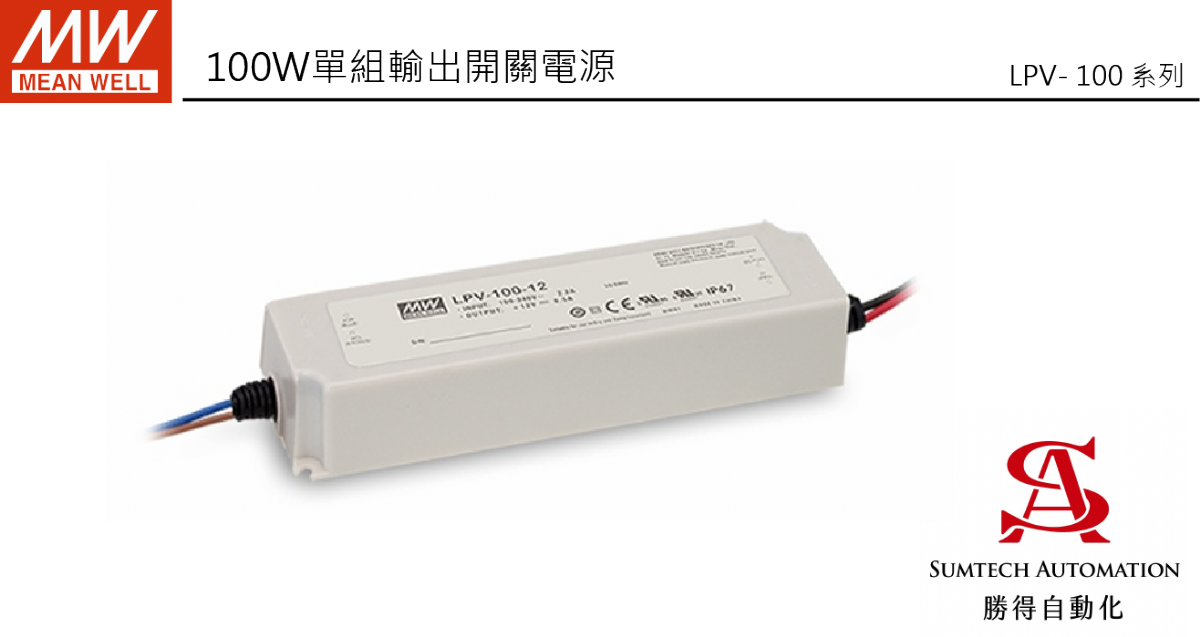

LPV- 100

型號

LPV-100-5

LPV-100-12

LPV-100-15

LPV-100-24

LPV-100-36

LPV-100-48

輸出

直流電壓

5V

12V

15V

24V

36V

48V

額定電流

12A

8.5A

6.7A

4.2A

2.8A

2.1A

電流範圍

0 ~ 12A

0 ~ 8.5A

0 ~ 6.7A

0 ~ 4.2A

0 ~ 2.8A

0 ~ 2.1A

額定功率

60W

102W

100.5W

100.8W

100.8W

100.8W

紋波與雜訊 (最大)備註2

80mVp-p

120mVp-p

120mVp-p

150mVp-p

150mVp-p

150mVp-p

電壓精度 備註3

±8.0%

±5.0%

線性調整率

±1.0%

負載調整率

±6.0%

±2.0%

啟動、上升時間 備註6

2000ms, 25ms / 230VAC  2000ms, 25ms / 115VAC

保持時間(Typ.)

50ms/230VAC    14ms/115VAC(滿載時)

輸入

電壓範圍 備註4

90 ~ 264VAC或127 ~ 370VDC

頻率範圍

47 ~ 63Hz

效率(Typ.)

80%

85%

87%

88%

88%

89%

交流電流

2.2A/115VAC   1.2A/230VAC

浪湧電流(Typ.)

冷開機75A(在50% Ipeak下測試twidth=700μs)/230VAC

16A斷路器可配置同型號電源供應器之數量

于230VAC時, 可配置2台 (B型斷路器) / 3台 (C型斷路器)

漏電流

0.25mA / 240VAC

保護

過負載

額定輸出功率的110 ~ 150%

保護類型:打嗝模式，異常條件移除後可自動恢復

過電壓

5.75 ~ 6.75V

13.8 ~ 16.2V

17.25 ~ 20.25V

27.6 ~ 32.4V

41.4 ~ 48.6V

55.2 ~ 64.8V

保護類型 : 關斷輸出電壓,重啟後恢復

環境

工作溫度

-25 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +80℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X, Y, Z軸各60分鐘

安規和 電磁相容

安全規範

UL8750,CSA C22.2 No 250.13-12,UL879,CSA C22.2 No.207-M89,BIS IS15885(備註 12), EAC TP TC 004,IP67,IEC62368-1, BS EN/EN62368-1認證通過

耐壓

I/P-O/P:3KVAC

絕緣阻抗

I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A(≤80%負載), BS EN/EN61000-3-3, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 輕工業標準, EAC TP TC 020

其它

MTBF

4497.1K hrs min.       Telcordia SR-332 (Bellcore) ;        681.6Khrs min.     MIL-HDBK-217F (25℃)

尺寸

190*52*37mm (L*W*H)

包裝

0.61Kg;20pcs/13.2Kg/0.57CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1uf和47uf的電容，在20MHZ頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
5. 電源被視為一個元件與終端設備結合使用，因為EMC受整套裝置的影響，終端設備製造商需對整套裝置重新進行EMC確認。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
6. 啟動時間是在冷開機狀態下測得，頻繁的快速開關機可能使啟動時間變長。
7. 適用于室內或室外無陽光直射條件下。
8. 當操作海拔高於2000米(6500ft)時，無風扇機型操作環溫需調降3.5℃/1000米,有風扇機型操作環溫需調降5℃/1000米。
9. 來自美洲地區的產品可能沒有TUV / BIS / CCC徽標。 有關更多資訊，請聯繫您的MEAN WELL銷售人員。
10. 對於任何應用說明和 IP 防塵防水功能安裝注意事項，請在設計安裝前參閱我們的使用手冊。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
11. 本產品不適用於EU和中國的LED應用。（建議在EU和中國使用LPF/NPF/XLG/XLC/XLN系列）
12. R-41027766 (廣州廠) 僅12V,24V / R-62002178 (印度廠) : 5V~48V
