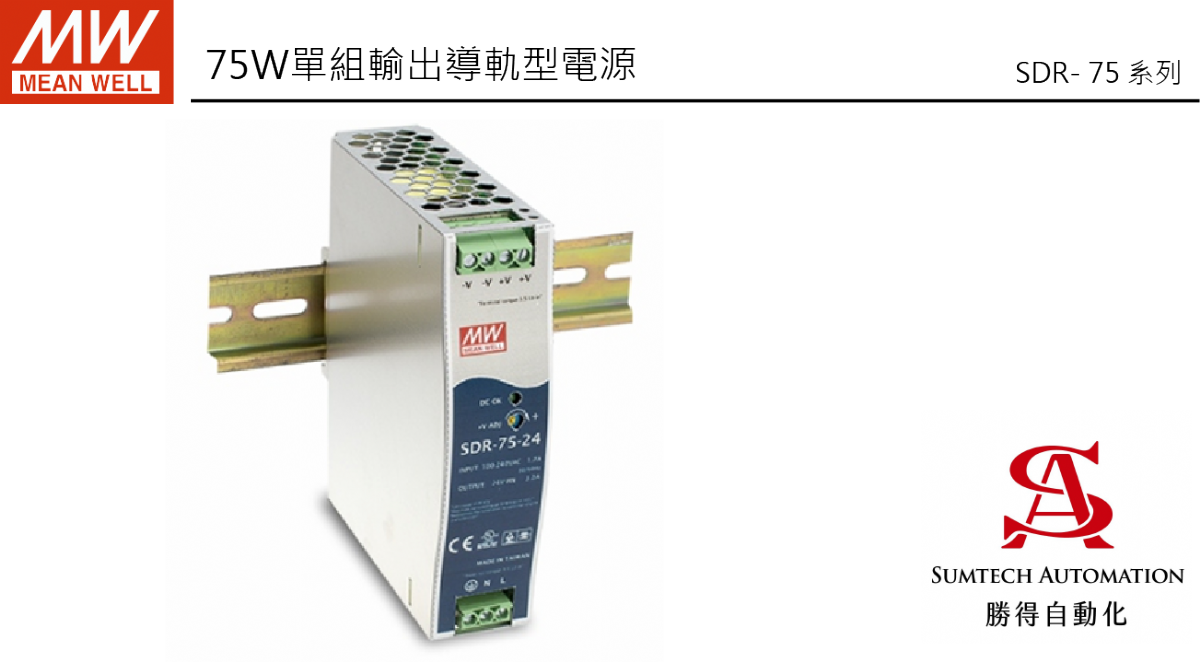

SDR- 75

型號

SDR-75-12

SDR-75-24

SDR-75-48

輸出

直流電壓

12V

24V

48V

額定電流

6.3A

3.2A

1.6A

電流範圍

0 ~ 6.3A

0 ~ 3.2A

0 ~ 1.6A

額定功率

75.6W

76.8W

76.8W

峰值電流

9.375A

4.69A

2.34A

峰值功率

備註6

112.5W (3秒)

紋波與雜訊(最大)備註2

100mVp-p

100mVp-p

120mVp-p

電壓調整範圍

12 ~ 14V

24 ~ 28V

48 ~ 55V

電壓精度備註3

±1.0%

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

負載調整率

±1.0%

±1.0%

±1.0%

啟動、上升時間

1500ms, 60ms/230VAC       3000ms, 60ms/115VAC(滿載時)

保持時間

80ms/230VAC    20ms/115VAC(滿載時)

輸入

電壓範圍

備註7

88 ~ 264VAC或124 ~ 370VDC[通過連接AC/L(+),AC/N(-)可實現直流輸入]

頻率範圍

47 ~ 63Hz

效率(Typ.)

88.5%

89%

90%

交流電流(Typ.)

1.4A/115VAC      0.85A/230VAC

浪湧電流(Typ.)

30A/115VAC      50A/230VAC

漏電流

<1mA / 240VAC

保護

過負載

110%~150%額定輸出功率時，正常工作超過3秒後關閉輸出電壓,重啟恢復

150%~170%額定輸出功率時，3秒內恒電流限制並自動恢復，3秒後關閉輸出電壓，重啟恢復

過電壓

14 ~ 17V

29 ~ 33V

56 ~ 65V

保護模式:關閉輸出電壓,重啟後恢復

過溫度

100℃±10℃(RTH2) 檢測主功率電晶體

保護模式:關閉輸出電壓,當溫度下降後重啟恢復

環境

工作溫度

-30～+70℃(請參考"減額曲線")

工作濕度

20 ~ 95% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0～60℃)

耐振動

零件:10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘;安裝:符合IEC60068-2-6

安規和電磁相容

(備註4)

安全規範

UL508, TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004認證通過, 設計參照GL ; (滿足BS EN/EN60204-1)

耐壓

I/P-O/P:3KVAC      I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工業標準, EAC TP TC 020,SEMI F47認證通過

其它

MTBF

2670.8K hrs min.     Telcordia SR-332 (Bellcore) ; 479.8K hrs min.

MIL-HDBK-217F (25℃)

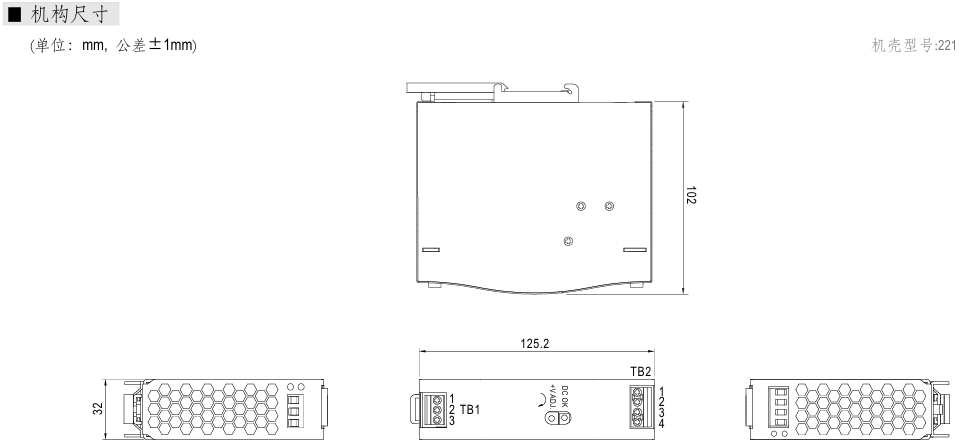

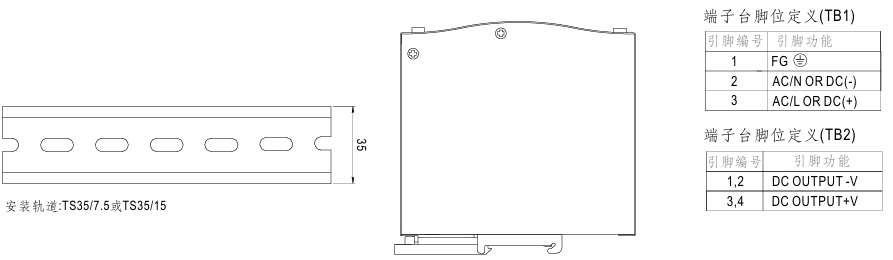

尺寸

32*125.2*102mm (W*H*D)

包裝

0.51Kg; 28pcs/15.3Kg/1.23CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為400VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁相容相關確認。(在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 安裝空隙:當負載持續滿載時，安裝時需距離頂部40mm，底部20mm，左右各5mm，如果相鄰設備為一個熱源，需有15mm的空隙。
6. 最長3秒，請參照峰值負載曲線。
7. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
