HRP-150

型號

HRP-150-3.3

HRP-150-5

HRP-150-7.5

HRP-150-12

HRP-150-15

HRP-150-24

HRP-150-36

HRP-150-48

輸出

直流電壓

3.3V

5V

7.5V

12V

15V

24V

36V

48V

額定電流

30A

26A

20A

13A

10A

6.5A

4.3A

3.3A

電流範圍

0 ~ 30A

0 ~ 26A

0 ~ 20A

0 ~ 13A

0 ~ 10A

0 ~ 6.5A

0 ~ 4.3A

0 ~ 3.3A

額定功率

99W

130W

150W

156W

150W

156W

154.8W

158.4W

紋波與雜訊(最大)備註2

80mVp-p

80mVp-p

100mVp-p

120mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

電壓調整範圍

2.8 ~ 3.8V

4.3 ~ 5.8V

6.8 ~ 9V

10.2 ~ 13.8V

13.5 ~ 18V

21.6 ~ 28.8V

28.8 ~ 39.6V

40.8 ~ 55.2V

電壓精度備註3

±2.5%

±2.5%

±2.5%

±1.5%

±1.5%

±1.5%

±1.5%

±1.5%

線性調整率

±0.5%

±0.5%

±0.5%

±0.3%

±0.3%

±0.2%

±0.2%

±0.2%

負載調整率

±1.0%

±1.0%

±1.0%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

啟動、上升時間

3000ms, 50ms/230VAC  3000ms,50ms/115VAC(滿載時)

保持時間(Typ.)

16ms/230VAC 16ms/115VAC(滿載時)

輸入

電壓範圍 備註5

85 ~ 264VAC或120 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF>0.95/230VAC    PF>0.99/115VAC(滿載時)

效率(Typ.)

78.5%

85%

87%

88%

88%

88%

89%

89%

交流電流(Typ.)

1.7A/115VAC       0.9A/230VAC

浪湧電流(Typ.)

35A/115VAC       70A/230VAC

漏電流

<1mA / 240VAC

保護

過負載

額定輸出功率的105%~ 135%

保護模式:恒流限制,負載異常條件移除後可自動恢復

過電壓

3.96 ~ 4.62V

6 ~ 7V

9.4 ~ 10.9V

14.4 ~ 16.8V

18.8 ~ 21.8V

30 ~ 34.8V

41.4 ~ 48.6V

57.6 ~ 67.2V

保護模式:關斷輸出，電源重啟後可恢復正常輸出

過溫度

關斷輸出電壓,溫度下降後自動恢復

環境

工作溫度

-40～+70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-50 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.04%/℃ (0～50℃)

耐振動

10 ~ 500Hz, 5G 10分鐘/週期, X、Y、Z各60分鐘

安規和電磁相容

(備註4)

安全規範

UL62368-1,TUV BS EN/EN62368-1,AS/NZS62368.1, EAC TP TC 004 認證通過

耐壓

I/P-O/P:3KVAC    I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2,重工業標準, EAC TP TC 020

其它

MTBF

1742.7K hrs min.       Telcordia SR-332 (Bellcore) ; 238.9K hrs min.       MIL-HDBK-217F (25℃)

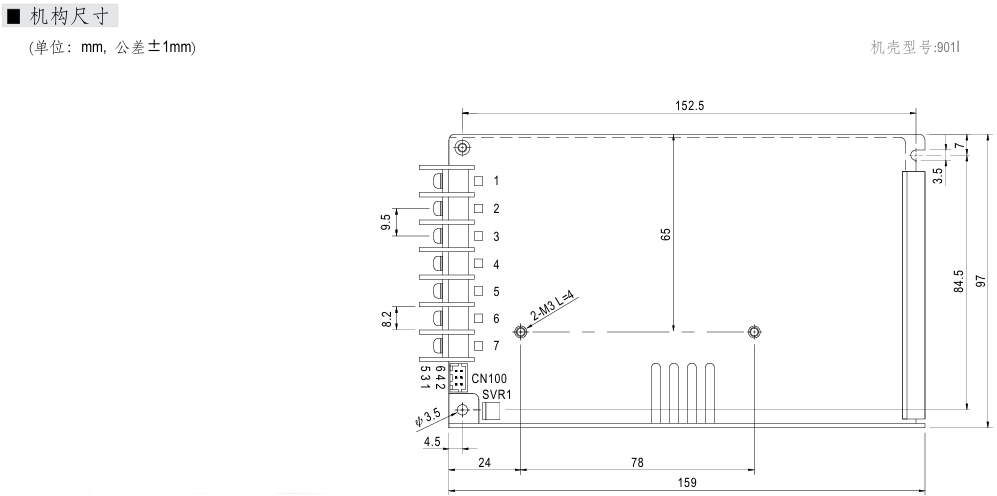

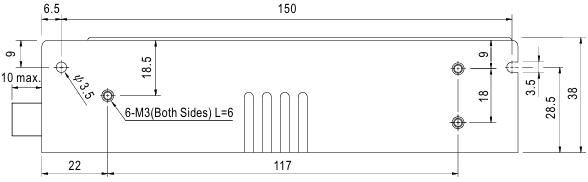

尺寸

159*97*38mm (L*W*H)

包裝

0.61Kg; 24pcs/15.6Kg/0.9CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。(在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 強烈建議外部輸出電容不超過5000uF(僅針對HRP-3.3-/-5/-7.5/-12/-15)
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
