HRP-100

型號

HRP-100-3.3

HRP-100-5

HRP-100-7.5

HRP-100-12

HRP-100-15

HRP-100-24

HRP-100-36

HRP-100-48

輸出

直流電壓

3.3V

5V

7.5V

12V

15V

24V

36V

48V

額定電流

20A

17A

13.5A

8.5A

7A

4.5A

2.9A

2.2A

電流範圍

0 ~ 20A

0 ~ 17A

0 ~ 13.5A

0 ~ 8.5A

0 ~ 7A

0 ~ 4.5A

0 ~ 2.9A

0 ~ 2.2A

額定功率

66W

85W

101.3W

102W

105W

108W

104.4W

105.6W

紋波與雜訊 (最大)備註2

80mVp-p

80mVp-p

100mVp-p

120mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

電壓調整範圍

3.1 ~ 3.8V

4.75 ~ 5.8V

7.1 ~ 9V

11.4 ~ 13.8V

14.25 ~ 18V

22.8 ~ 28.8V

34.2 ~ 39.6V

45.6 ~ 55.2V

電壓精度備註3

+2.5,-3.5%

±2.5%

±2.5%

±1.5%

±1.5%

±1.5%

±1.5%

±1.5%

線性調整率

±0.5%

±0.5%

±0.5%

±0.3%

±0.3%

±0.2%

±0.2%

±0.2%

負載調整率

±2.0%

±2.0%

±1.5%

±0.8%

±0.8%

±0.5%

±0.5%

±0.5%

啟動、上升時間

2500ms, 100ms/230VAC    2500ms, 100ms/115VAC(滿載時)

保持時間(Typ.)

50ms/230VAC 20ms/115VAC(滿載時)

輸入

電壓範圍 備註5

85 ~ 264VAC或120 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF>0.95/230VAC    PF>0.98/115VAC(滿載時)

效率(Typ.)

78%

83%

84%

87.5%

88%

88.5%

89%

90%

交流電流(Typ.)

1.1A/115VAC       0.6A/230VAC

浪湧電流(Typ.)

35A/115VAC       65A/230VAC

漏電流

<1mA / 240VAC

保護

過負載

額定輸出功率的105%~ 135%

保護模式:,當輸出電壓為50%~100%額定電壓時為恒流限制，負載異常條件移除後可自動恢復

過電壓

3.96 ~ 4.62V

6 ~ 7V

9.4 ~ 10.9V

14.4 ~ 16.8V

18.8 ~ 21.8V

30 ~ 34.8V

41.4 ~ 48.6V

57.6 ~ 67.2V

保護模式:關閉輸出，電源重啟後可恢復正常輸出

過溫度

關斷輸出電壓,溫度下降後自動恢復

功能

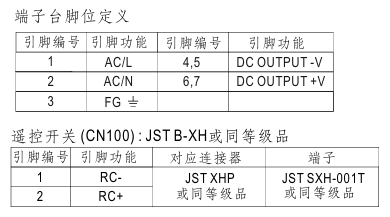

遙控

RC+ / RC-: 0 ~ 0.8V = 開機 ; 4 ~ 10V = 關機

環境

工作溫度

-40～+60℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.04%/℃ (0～50℃)

耐振動

10 ~ 500Hz, 5G 10分鐘/週期, X、Y、Z各60分鐘

安規和電磁相容

(備註4)

安全規範

UL62368-1,TUV BS EN/EN62368-1,AS/NZS62368.1, EAC TP TC 004 認證通過

耐壓

I/P-O/P:3KVAC    I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035 ,BS EN/EN61000-6-2,重工業標準, EAC TP TC 020

其它

MTBF

2344.3K hrs min.     Telcordia SR-332 (Bellcore) ; 295.8K hrs min.      MIL-HDBK-217F (25℃)

尺寸

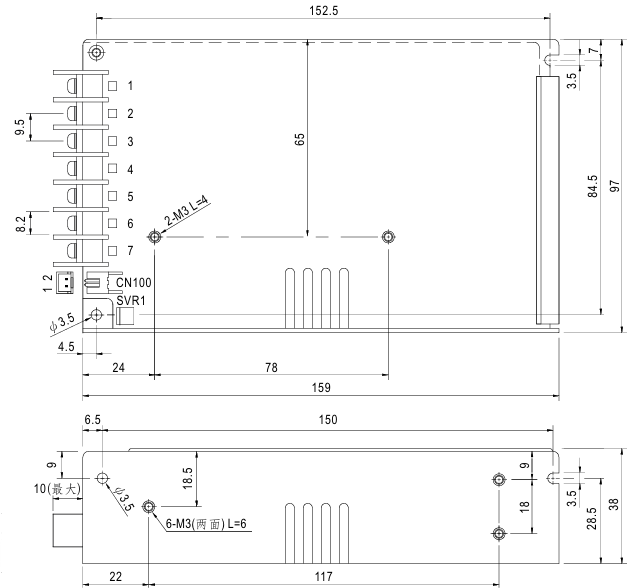

159*97*38mm (L*W*H)

包裝

0.56Kg; 24pcs/15Kg/0.9CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
