HRP-75

型號

HRP-75-3.3

HRP-75-5

HRP-75-7.5

HRP-75-12

HRP-75-15

HRP-75-24

HRP-75-36

HRP-75-48

輸出

直流電壓

3.3V

5V

7.5V

12V

15V

24V

36V

48V

額定電流

15A

15A

10A

6.3A

5A

3.2A

2.1A

1.6A

電流範圍

0 ~ 15A

0 ~ 15A

0 ~ 10A

0 ~ 6.3A

0 ~ 5A

0 ~ 3.2A

0 ~ 2.1A

0 ~ 1.6A

額定功率

49.5W

75W

75W

75.6W

75W

76.8W

75.6W

76.8W

紋波與雜訊 (最大)備註2

80mVp-p

80mVp-p

100mVp-p

120mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

電壓調整範圍

3.1 ~ 3.8V

4.7 ~ 5.8V

7.1 ~ 9V

11 ~ 13.8V

14.2 ~ 18V

21.6 ~ 28.8V

32 ~ 39.6V

45 ~ 55.2V

電壓精度 備註3

±2.5%

±2.5%

±2.5%

±1.5%

±1.5%

±1.5%

±1.5%

±1.5%

線性調整率

±1.0%

±1.0%

±1.0%

±0.3%

±0.3%

±0.2%

±0.2%

±0.2%

負載調整率

±2.0%

±2.0%

±1.5%

±1.0%

±0.5%

±0.5%

±0.5%

±0.5%

啟動、上升時間

1800ms, 25ms/230VAC  1800ms,25ms/115VAC(滿載時)

保持時間(Typ.)

50ms/230VAC 20ms/115VAC(滿載時)

輸入

電壓範圍 備註5

85 ~ 264VAC或120 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF>0.9/230VAC    PF>0.95/115VAC(滿載時)

效率(Typ.)

77%

82.5%

84%

87%

88%

88.5%

89%

89%

交流電流(Typ.)

0.9A/115VAC       0.5A/230VAC

浪湧電流(Typ.)

35A/115VAC       65A/230VAC

漏電流

<1mA / 240VAC

保護

過負載

額定輸出功率的105%~ 135%

保護模式:恒流限制,當輸出電壓<50%額定電壓時為打嗝模式，負載異常條件移除後可自動恢復

過電壓

3.96 ~ 4.62V

6 ~ 7V

9.4 ~ 10.9V

14.4 ~ 16.8V

18.8 ~ 21.8V

30 ~ 34.8V

41.4 ~ 48.6V

57.6 ~ 67.2V

保護模式:關閉輸出，電源重啟後可恢復正常輸出

過溫度(可選)

關斷輸出電壓,溫度下降後自動恢復

功能

遙控

RC+ / RC-: 0 ~ 0.8V = 開機 ; 4 ~ 10V = 關機

環境

工作溫度

-40～+70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0～50℃)

耐振動

10 ~ 500Hz, 5G 10分鐘/週期, X、Y、Z各60分鐘

安規和電磁相容

(備註4)

安全規範

UL62368-1,TUV BS EN/EN62368-1,AS/NZS62368.1, EAC TP TC 004 認證通過

耐壓

I/P-O/P:3KVAC    I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2,重工業標準, EAC TP TC 020

其它

MTBF

2385.6K hrs min.     Telcordia SR-332 (Bellcore) ; 352.7K hrs min.      MIL-HDBK-217F (25℃)

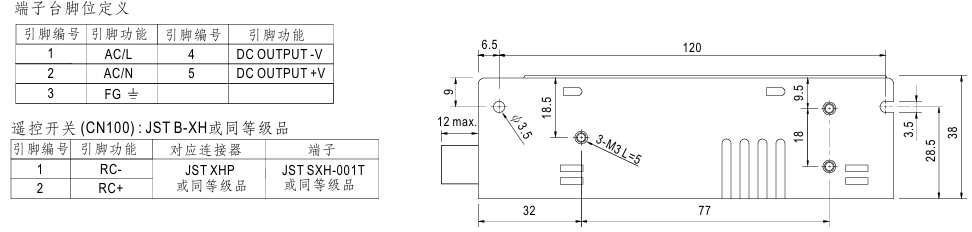

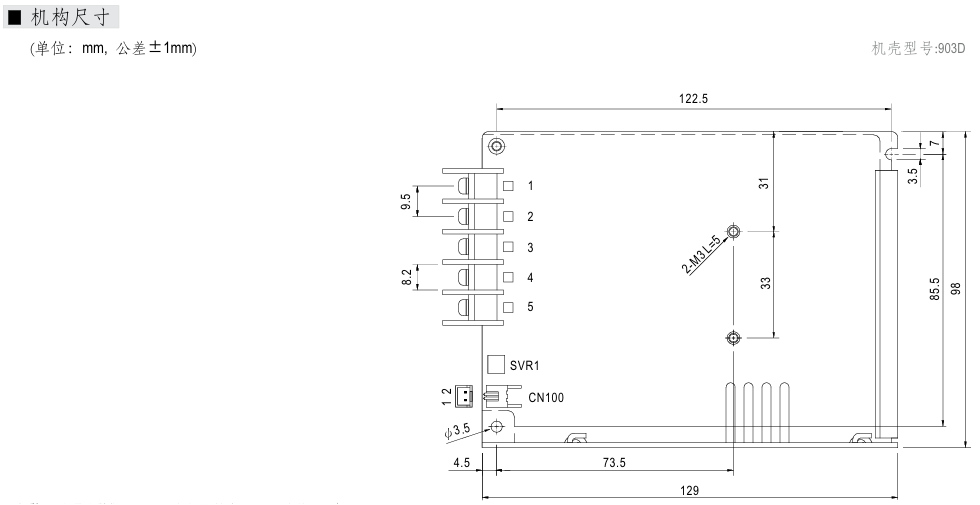

尺寸

129*98*38mm (L*W*H)

包裝

0.47Kg; 30pcs/15Kg/0.97CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。(在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 啟動時間是在冷開機狀態下測得，快速頻繁開關機可能會使啟動時間增長。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
