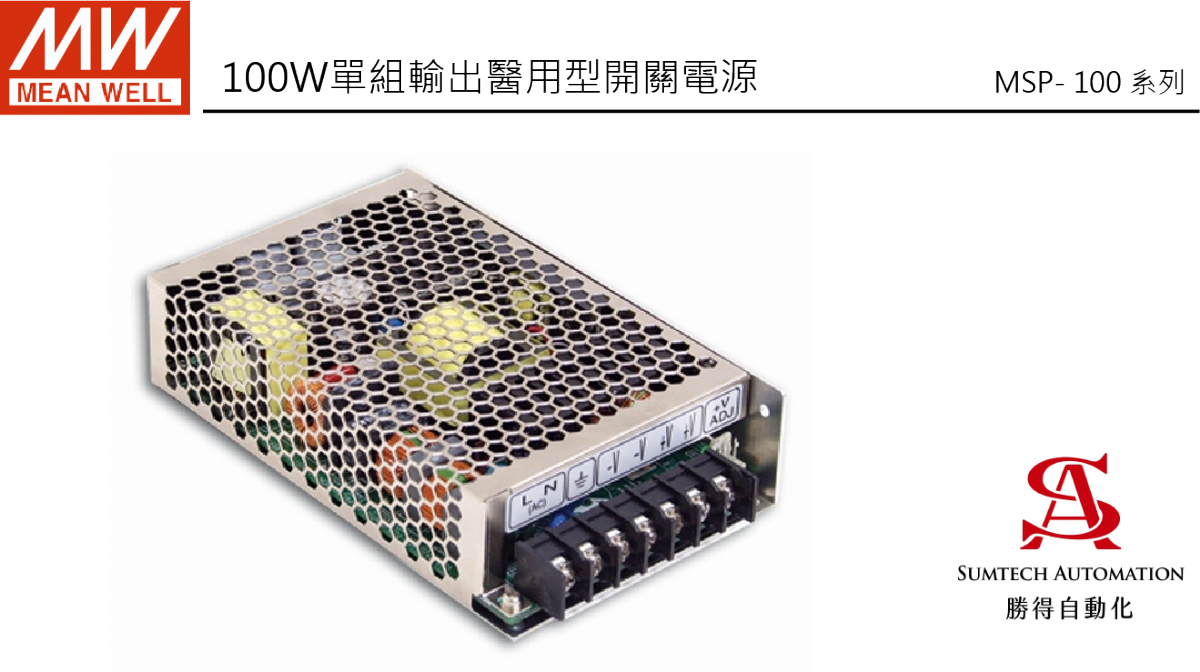

MSP-100

型號

MSP-100-3.3

MSP-100-5

MSP-100-7.5

MSP-100-12

MSP-100-15

MSP-100-24

MSP-100-36

MSP-100-48

輸出

直流電壓

3.3V

5V

7.5V

12V

15V

24V

36V

48V

額定電流

20A

17A

13.5A

8.5A

7A

4.5A

2.9A

2.2A

電流範圍

0 ~ 20A

0 ~ 17A

0 ~ 13.5A

0 ~ 8.5A

0 ~ 7A

0 ~ 4.5A

0 ~ 2.9A

0 ~ 2.2A

額定功率

66W

85W

101.3W

102W

105W

108W

104.4W

105.6W

紋波與雜訊 (最大)備註2

80mVp-p

80mVp-p

100mVp-p

120mVp-p

150mVp-p

150mVp-p

200mVp-p

240mVp-p

電壓調整範圍

3.1 ~ 3.8V

4.75 ~ 5.8V

7.1 ~ 9V

11.4 ~ 13.8V

14.25 ~ 18V

22.8 ~ 28.8V

34.2 ~ 39.6V

45.6 ~ 55.2V

電壓精度 備註3

+2.5,-3.5%

+2.5,-3.5%

±2.5%

±1.5%

±1.5%

±1.5%

±1.5%

±1.5%

線性調整率

±0.5%

±0.5%

±0.5%

±0.3%

±0.3%

±0.2%

±0.2%

±0.2%

負載調整率

±2.0%

±2.0%

±1.5%

±0.8%

±0.8%

±0.5%

±0.5%

±0.5%

啟動、上升時間

2500ms, 100ms/230VAC      2500ms, 100ms/115VAC(滿載時)

保持時間(Typ.)

50ms/230VAC    20ms/115VAC(滿載時)

輸入

電壓範圍 備註5

85 ~ 264VAC         120 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF>0.95/230VAC    PF>0.98/115VAC(滿載時)

效率(Typ.)

78%

83%

84%

87.5%

88%

88.5%

89%

90%

交流電流(Typ.)

1.2A/115VAC      0.6A/230VAC

浪湧電流(Typ.)

35A/115VAC       65A/230VAC

漏電流 備註6

對地漏電流< 300μA/264VAC , 接觸漏電流< 100μA/264VAC

保護

過負載

105 ~ 135%額定輸出功率

保護模式:Vo=50 ~ 100%額定電壓時恒流限制保護, 異常條件移除後可自動恢復

過電壓

3.96 ~ 4.62V

6 ~ 7V

9.4 ~ 10.9V

14.4 ~ 16.8V

18.8 ~ 21.8V

30 ~ 34.8V

41.4 ~ 48.6V

57.6 ~ 67.2V

保護模式:關斷輸出電壓，重啟恢復

過溫度

關斷輸出電壓,  溫度下降後可自動恢復

功能

遙控

RC+/RC- : 0 ~ 0.8V=電源啟動; 4 ~ 10V =電源關斷

環境

工作溫度

-40～+60℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH,無冷凝

儲存溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.04%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 5G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和

電磁相容

(備註4)

安全規範

IEC 60601-1:2005+A1+A2,ANSI/AAMI ES 60601-1:2005+A2,CAN/CSA C22.2 No. 60601-1:2014+A2 EAC TP TC 004 認證通過, 設計參考 BS EN/EN60335-1, BS EN/EN 62368-1(根據要求)

絕緣防護等級

一次側-二次側: 2×MOOP, 一次側-接地: 1×MOOP, 二次側-接地: 1×MOOP

耐壓

I/P-O/P:4KVAC      I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035, BS EN/EN60601-1-2,EAC TP TC 020

其它

MTBF

2272.8K hrs min.     Telcordia SR-332 (Bellcore) ; 352.4K hrs min.      MIL-HDBK-217F (25℃)

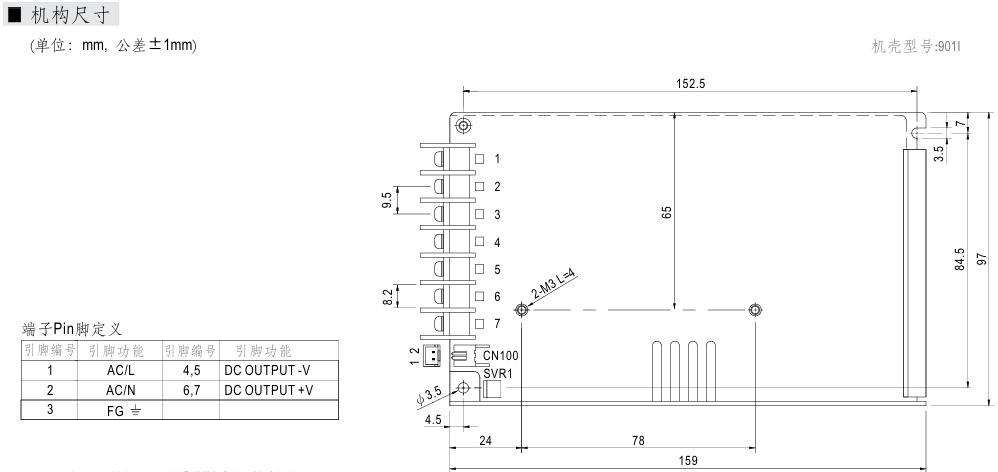

尺寸

159*97*38mm (L*W*H)

包裝

0.55Kg; 24pcs/ 14.3Kg/0.9CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHZ頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源被視為系統內元件的一部分，需結合終端設備進行電磁相容相關確認。EMC測試方法的指引，請參照“EMI測試聲明書”。 (在明緯網站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 接觸電流測量方法：從初級輸入到直流輸出。
7. 當輸入電壓小於40VAC時,電源的性能可能會下降，最終製造商需重新確認這種偏差不影響基本安全或基本性能。
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
