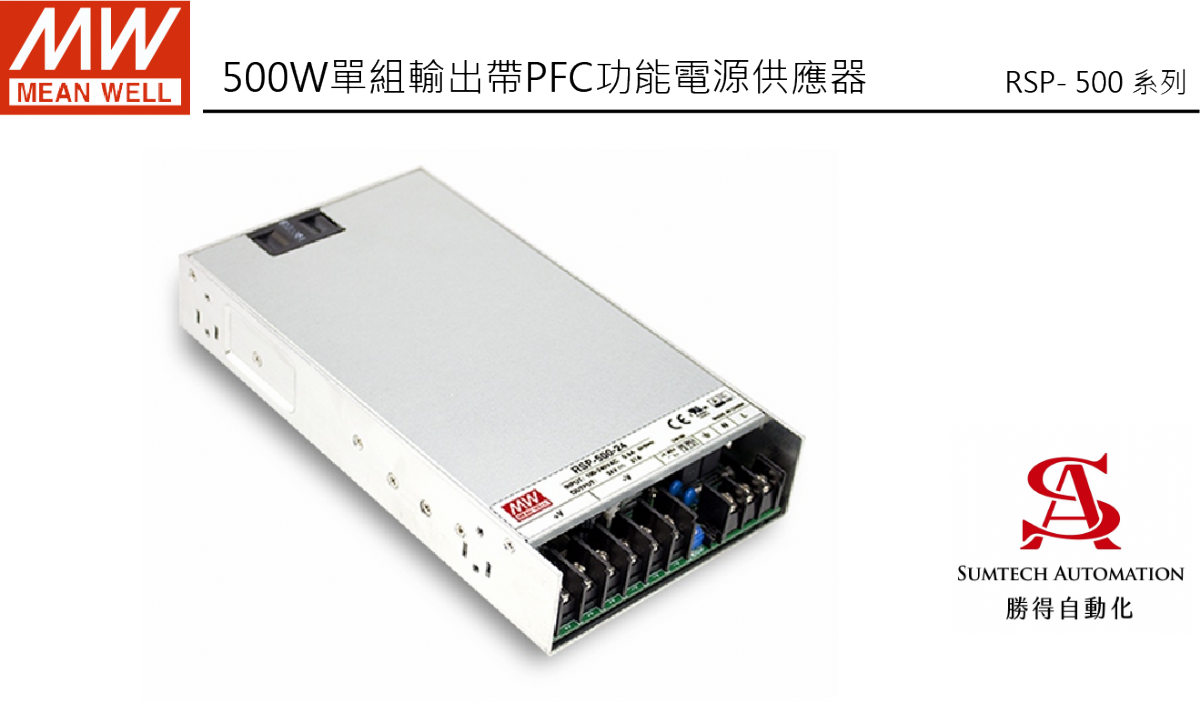

RSP- 500

機型

RSP-500-3.3

RSP-500-4

RSP-500-5

RSP-500-12

RSP-500-15

RSP-500-24

RSP-500-27

RSP-500-48

輸出

直流電壓

3.3V

4V

5V

12V

15V

24V

27V

48V

額定電流

90A

90A

90A

41.7A

33.4A

21A

18.6A

10.5A

電流範圍

0 ~ 90A

0 ~ 90A

0 ~ 90A

0 ~ 41.7A

0 ~ 33.4A

0 ~ 21A

0 ~ 18.6A

0 ~ 10.5A

額定功率

297W

360W

450W

500.4W

501W

504W

502.2W

504W

紋波與雜訊(最大)備註2

120mVp-p

120mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

150mVp-p

電壓調整範圍

2.8 ~ 3.6V

3.6 ~ 4.3V

4.5 ~ 5.5V

10 ~ 13.2V

13.5 ~ 18V

20 ~ 26.4V

26 ~ 30V

41 ~ 56V

電壓精度 備註3

±2.0%

±2.0%

±2.0%

±1.0%

±1.0%

±1.0%

±1.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

±0.3%

±0.3%

±0.2%

±0.2%

±0.2%

負載調整率

±1.0%

±1.0%

±1.0%

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

啟動、上升時間

1500ms, 80ms/230VAC        3000ms,  80ms/115VAC(滿載時)

保持時間(Typ.)

18ms/230VAC    14ms/115VAC(滿載時)

輸入

電壓範圍 備註4

85 ~ 264VAC或120 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因素(Typ.)

PF>0.95/230VAC    PF>0.98/115VAC(滿載時)

效率(Typ.)

81%

83%

84%

88%

88%

89%

89.5%

90.5%

交流電流(Typ.)

4.2A/115VAC 2.1 A/230VAC

5.3A/115VAC       2.65 A/230VAC

浪湧電流(Typ.)

20A/115VAC      40A/230VAC

漏電流

<2.0mA / 240VAC

保護

過負載

額定輸出功率的105 ~ 130%

保護類型:恒電流限制, 異常條件移除後可自動恢復

過電壓

3.8 ~ 4.5V

4.5 ~ 5.3V

5.75 ~ 6.75V

13.8 ~ 16.2V

18.8 ~ 21.8V

27.6 ~ 32.4V

32.9 ~ 38.3V

58.4 ~ 68V

保護類型 :關閉輸出電壓,重啟後恢復

過溫度

關閉輸出電壓,溫度下降後自動恢復

功能

遙控開關

RC+/RC- : 0~0.8V:電源開啟; 4~10V:電源關斷

遙感

遙感對負載線壓降補償最大為0.3V

風扇控制(Typ.)

RTH2¾50℃  ±10℃風扇開啟;  RTH2¾40℃±10℃風扇關斷(3.3~5V風扇一直工作,12~48V風扇開/關控制)

環境

工作溫度

-30 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH無冷凝

存儲溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 50℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和電磁相容

(備註4)

安全規範

UL62368-1,TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004 ,CCC GB4943.1,BSMI CNS15598-1,

BIS IS13252(Part1): 2010/IEC 60950-1:2005  認證通過

耐壓

I/P-O/P:3KVAC      I/P-FG:2KVAC   O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,GB/T 9254, CNS15936 Class B

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020

其它

MTBF

1372.4K hrs min.     Telcordia SR-332 (Bellcore) ; 187.9K hrs min.      MIL-HDBK-217F (25℃)

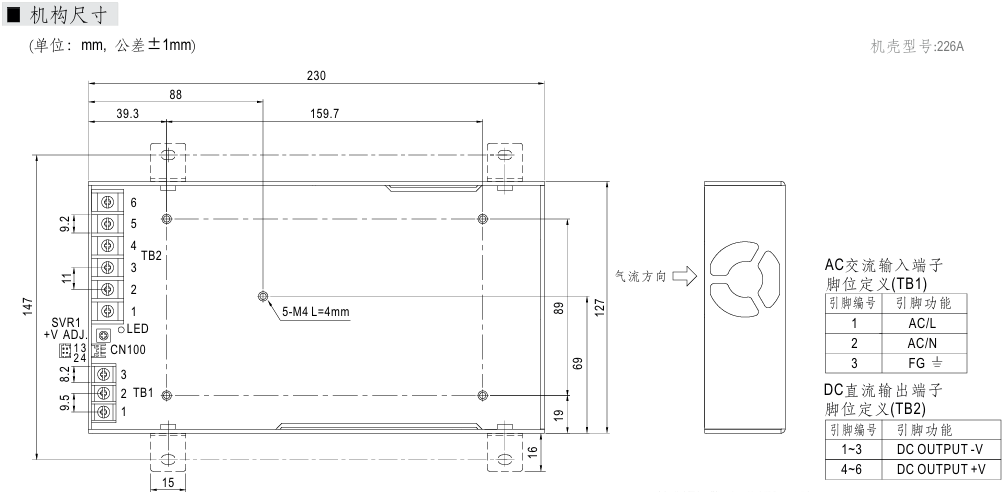

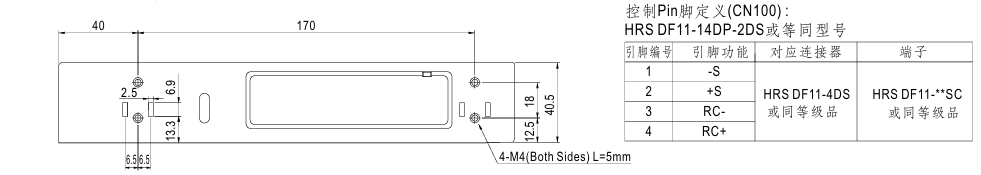

尺寸

230*127*40.5mm (L*W*H)

包裝

1.3Kg; 9pcs/12.7Kg/0.7CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 3.3~5V風扇一直工作,12~48V風扇開/關控制。
6. 電源被視為系統內元件的一部分，需結合終端設備進行電磁相容相關確認。
