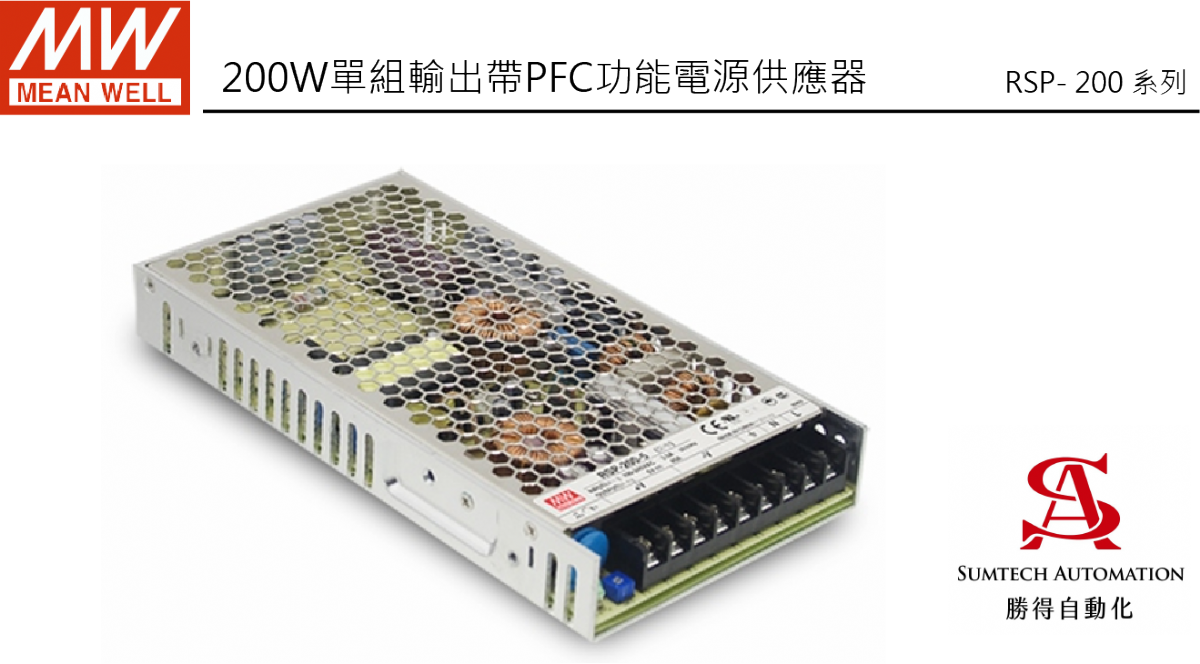

RSP- 200

機型

RSP-200-2.5

RSP-200-3.3

RSP-200-4

RSP-200-5

RSP-200-7.5

RSP-200-12

輸出

直流電壓

2.5V

3.3V

4V

5V

7.5V

12V

額定電流

40A

40A

40A

40A

26.7A

16.7A

電流範圍

0 ~ 40A

0 ~ 40A

0 ~ 40A

0 ~ 40A

0 ~ 26.7A

0 ~ 16.7A

額定功率

100W

132W

160W

200W

200.25W

200.4W

紋波與雜訊(最大)備註2

100mVp-p

100mVp-p

100mVp-p

150mVp-p

150mVp-p

150mVp-p

電壓調整範圍

2.35 ~ 2.85V

2.97 ~ 3.8V

3.7 ~ 4.3V

4.5 ~ 5.5V

6 ~ 9V

10 ~ 13.2V

電壓精度 備註3

±2.0%

±2.0%

±2.0%

±2.0%

±2.0%

±1.0%

線性調整率

±0.5%

±0.5%

±0.5%

±0.5%

±0.5%

±0.3%

負載調整率

±1.5%

±1.5%

±1.0%

±1.0%

±1.0%

±0.5%

啟動、上升時間

1500ms, 50ms/230VAC       3000ms, 50ms/115VAC(滿載時)

保持時間(Typ.)

8ms(滿載時) 230VAC /115VAC

輸入

電壓範圍 備註4

88 ~ 264VAC或 124 ~ 370VDC

頻率範圍

47 ~ 63Hz

功率因數(Typ.)

PF>0.95/230VAC   PF>0.98/115VAC(滿載時)

效率(Typ.)

79.5%

81.5%

84%

85.5%

89%

89%

交流電流(Typ.)

2A/115VAC       1.1 A/230VAC

2.5A/115VAC       1.3A/230VAC

浪湧電流(Typ.)

20A/115VAC       40A/230VAC

漏電流

<1.0mA / 240VAC

保護

過負載

額定輸出功率的105 ~ 135%

保護類型:打嗝模式，異常條件移除後可自動恢復

過電壓

2.88 ~ 3.5V

3.8 ~ 4.62V

4.5 ~ 5.6V

5.75 ~ 7V

9.4 ~ 10.9V

13.8 ~ 16.2V

保護類型 :關閉輸出電壓,重啟後恢復

過溫度

關閉輸出電壓,溫度下降後自動恢復

環境

工作溫度

-30 ~ +70℃ (請參考"減額曲線")

工作濕度

20 ~ 90% RH無冷凝

存儲溫度、濕度

-40 ~ +85℃, 10 ~ 95% RH

溫度係數

±0.03%/℃ (0 ~ 45℃)

耐振動

10 ~ 500Hz, 2G 10分鐘/週期, X、Y、Z軸各60分鐘

安規和電磁相容

(備註4)

安全規範

UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1,BSMI CNS15598-1, AS/NZS 60950.1,

Dekra EN 61558-1/2-16,IEC 61558-1/2-16(僅 12V or higher models),

BIS IS13252(Part1): 2010/IEC 60950-1:2005(except for 2.5V,4V,48V)認證通過

耐壓

I/P-O/P:3KVAC      I/P-FG:2KVAC    O/P-FG:0.5KVAC

絕緣阻抗

I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

電磁相容發射

符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254 Class B, GB17625.1,

EAC TP TC 020, CNS15936,KN 32(only for 5V)

電磁相容抗擾度

符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 輕工業標準,EAC TP TC 020

其它

MTBF

2078.1K hrs min.     Telcordia SR-332 (Bellcore) ; 224.5K hrs min.      MIL-HDBK-217F (25℃)

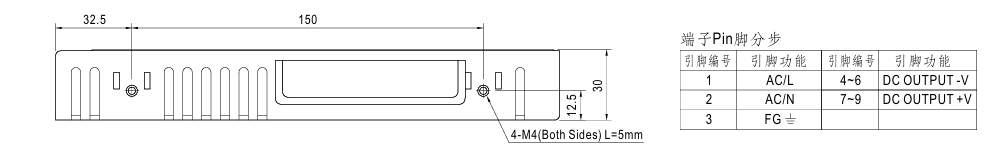

尺寸

215*115*30mm (L*W*H)

包裝

0.72Kg; 15pcs/11.8Kg/0.67CUFT

備註

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和雜訊測量方法：使用一條12"雙絞線，同時終端要並聯0.1μF和47μF的電容，在20MHz頻寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁相容相關確認。有關EMC測試操作指導，請參閱“元件電源供應器的EMI測試”。

6. 充電器的相關應用，詳細內容請諮詢明緯
7. 強烈建議外部輸出電容不超過5000uF(僅針對RSP-200-2.5/-3.3/-4/-5/-7.5/-12/-13.5/-15)
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
9. 部分機型沒有BIS徽標。有關更多資訊, 請聯繫您的MEAN  WELL銷售人員。
